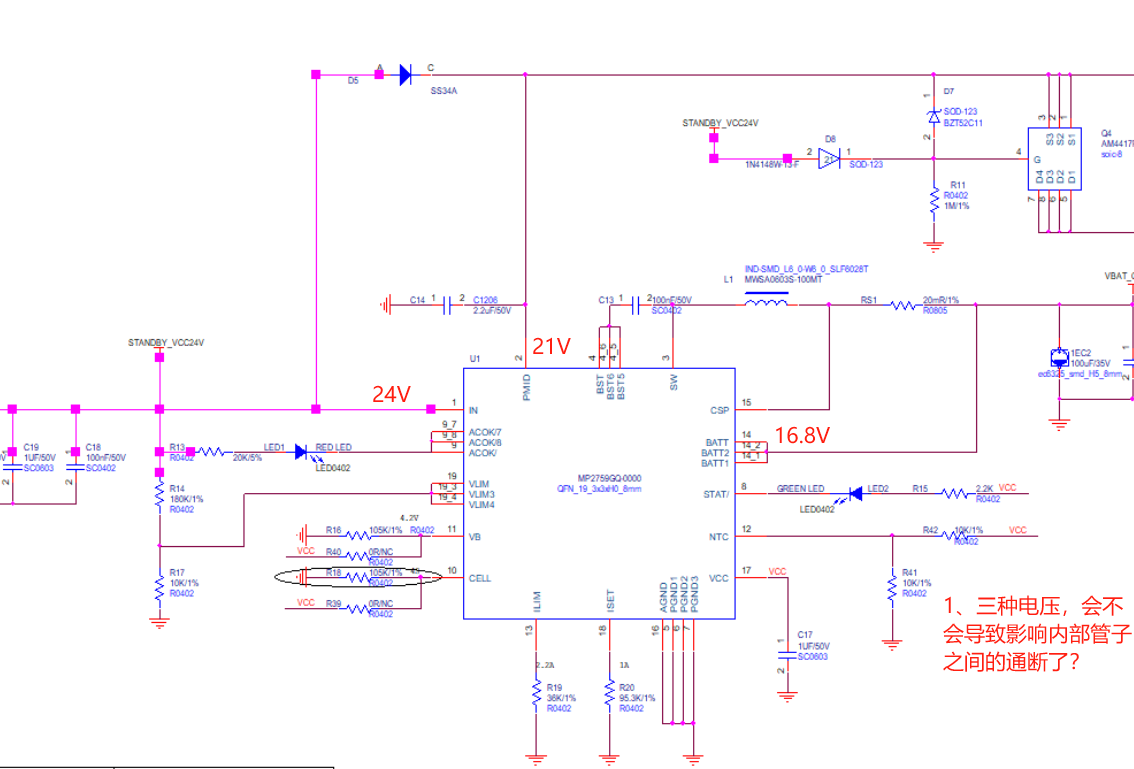

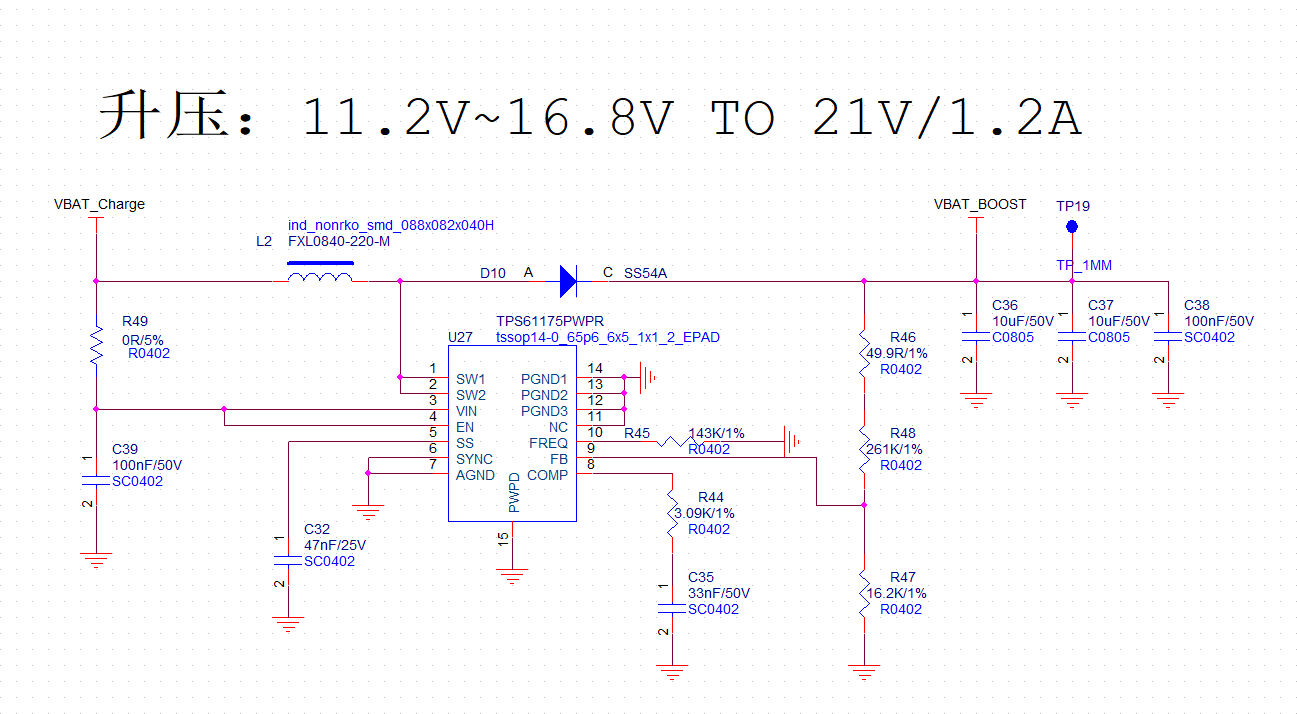

MP2759GQ-0000采用4节充电电池，设定16.8V充电电压；然后再设计升压电路，将电池l输出电压稳定在21V，供给外部负载；
问题： 1、接入外部24V电源适配器，电池可以正常充电，拔掉电源适配器，发现PIN1脚的电压为21V，即升压的电压反串到VIN上了，导致电源指示灯一直亮着；
2、在不接电池的情况下，接入接入外部24V电源适配器，充电指示灯闪烁，怀疑是升压负载，导致充电IC有电流流过；当接入电池后，充电正常，但是充电指示灯不再闪烁，常亮;
- 正常情况应该是不会通到VIN脚的，21V会通过PMOS通到PMID，但不会到VIN。可以单独测试一下不接电池不接输入源的情况下，在PMID加一个21V电压，看看是否会通到VIN
- 这个是正常现象，即使不加升压电路也是这样的。这是由于MP2759在不停地给输出电容充电，由于输出电容的容量较小，很快就会充到16.8V，因此芯片会停止充电，而电容上的电压会很快下降，这样就会进入下一个充电周期，导致指示灯闪烁
2 个赞
如果将电池电压升压降到17V的话，电池电压充满到15V以上，当接入24V电源适配器，再拔掉24V电源适配器， 17V的电压不会串到VIN上，假如电池的电压低于15V的话，VIN就会有个17V的电压
单独接入电池，不接入电源适配器，升压到21V, VIN没有串电
不接电池不接输入源的情况下，在PMID加一个21V电压，看看是否会通到VIN--------不会通到VIN
这个升压的21V会经过Q4的体二极管漏到PMID，但不会漏到VIN。可以把电池和适配器去掉，试试在升压到21V这个位置加21V直流电压，或者其他有可能会有21V的位置加电压，看看这个电压会漏的哪里。有可能是通过外部某个电路漏过去的
1 个赞
把Q4去掉再在VBAT_BOOST这个点加21V电压试试
这种对VBAT进行升压，再输出的设计是没问题的吗
一般来说是可以这么设计的
那现在的现象就比较奇怪了，为啥会串电到VIN
直接拿掉MP2759，再按上述的操作，接入电源适配器，再拔掉电源适配器，没有串电的问题
