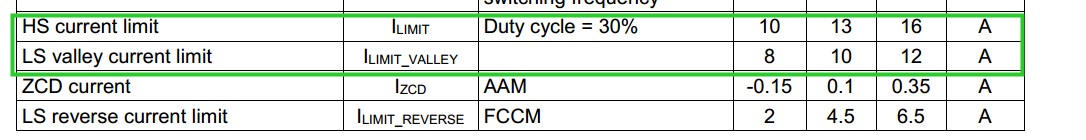

上面手册中描述的MPQ4436的HS current limit和LS valley current limit，在HS开关接通时间期间，电感电流iL以线性斜率增加。HS开关由控制逻辑关闭。在HS开关关闭期间，LS开关打开。电感电流通过LS开关放电。HS current limit在什么情况下会被触发，LS valley current limit在什么情况下会被触发，在正常运行中如果4436的输出电流大于6A或者短路的话，会触发HS current limit限制还是LS valley current limit？谢谢
Hello, Zhanglin. 这个HS和LS Current limit主要指电感的峰谷电流，你说的输出6A是平均电流。当输出6A时，不一定会触发这个限制（主要看电感电流的值是否到达限制），这时候如果芯片结温OK的话，就可以一直持续输出6A。短路的时候，电感电流会迅速增加到HS Current Limit，这时候芯片会关闭上管，打开下管，直到电感电流降到LS valley current limit之下才会恢复正常。
1 个赞
你好，我想的是这样电感电流会增加到HS Current Limit的时候上HS关闭，电流续流的时候都是电感电流降到LS valley current limit之下才会打开HS么，设置LS valley current limit的目的是什么？
