变压器EE16次级绕组这样设计的好处是什么？

AC-DC 功率转换
1

image1041×783 63 KB

2

是可以抑制尖峰电压吗？

3

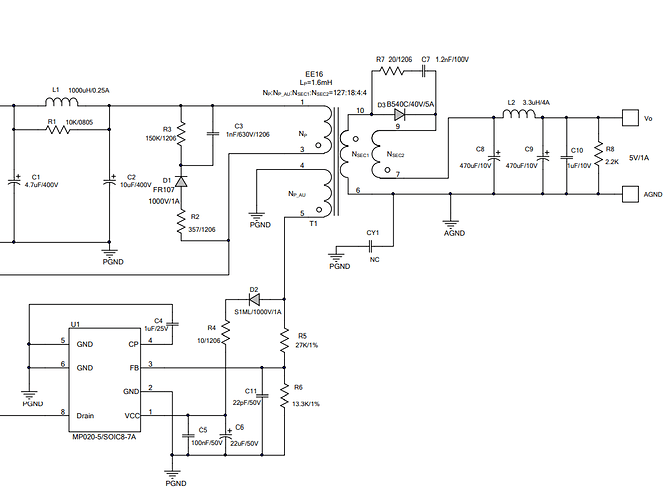

你好，这种架构副边绕组导通时，电流是从6脚到10脚，经过D3，到9脚再到7脚。
1.因为6脚为GND， 7脚为Vo, 这两个点是静点，对辐射EMI 没有影响。
而10脚和9脚，电平一直在以开关频率切换，为动点，会造成辐射EMI的影响。
2. 在开关切换时，10脚和9脚的点位变换刚好相反，因此共模电流可以在这两个寄生电容里形成环流，从而减缓对外的辐射，这样RE EMI 效果会更好。
