一觉醒来不知道谁送了我一颗 MPS的 MPM54524（属实是掩耳盗铃了），这颗也是 FPGA 供电以及多路大电流应用的王者，那今天的小朋友就它了!

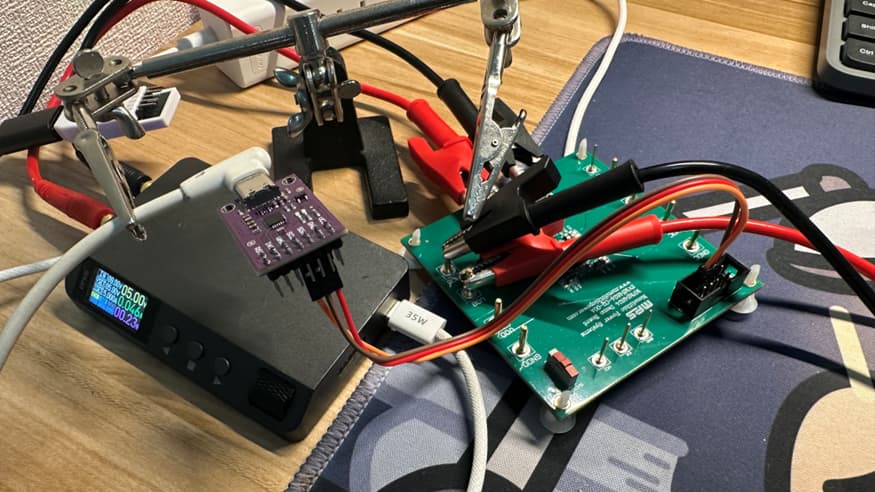

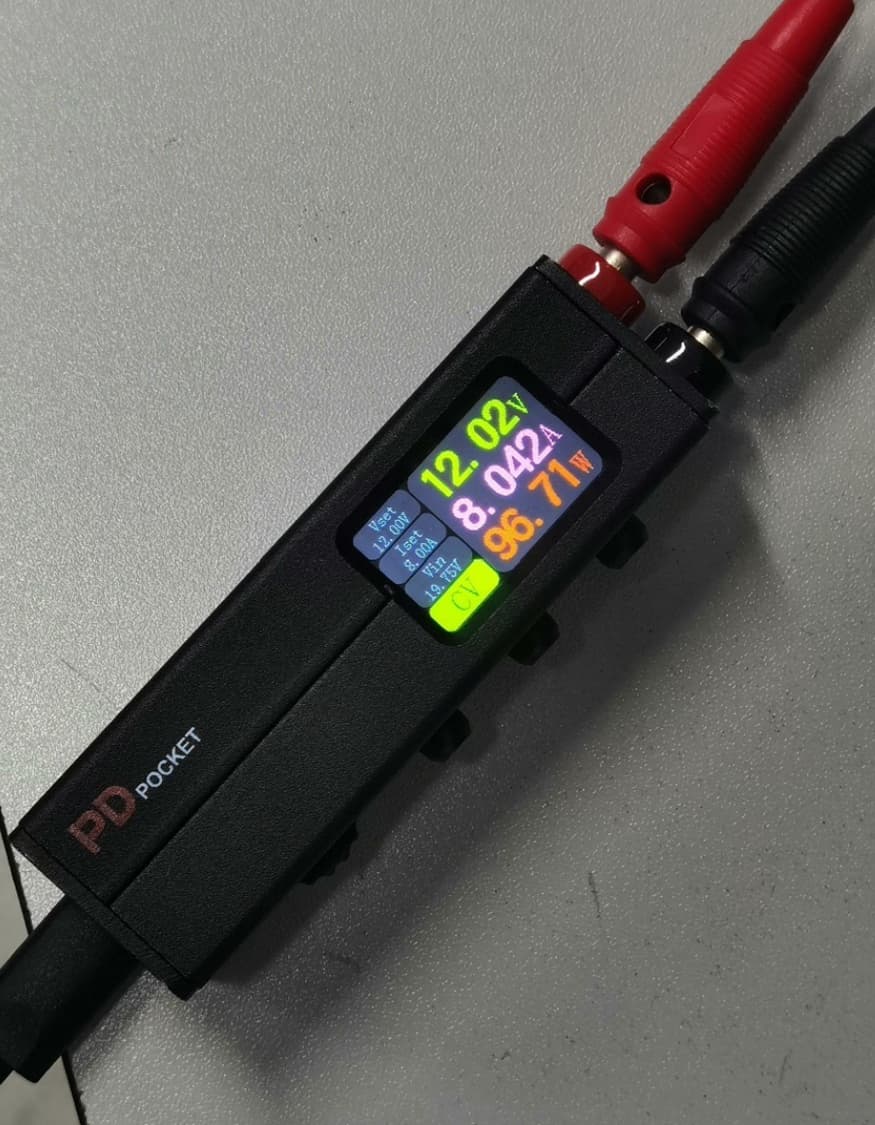

我就在想可以做点什么，直到在闲鱼看到了这个:（我也要做我也要做！）
一个降压的PD输出电源，这小体积，可以控制，不就是梦中情机吗？

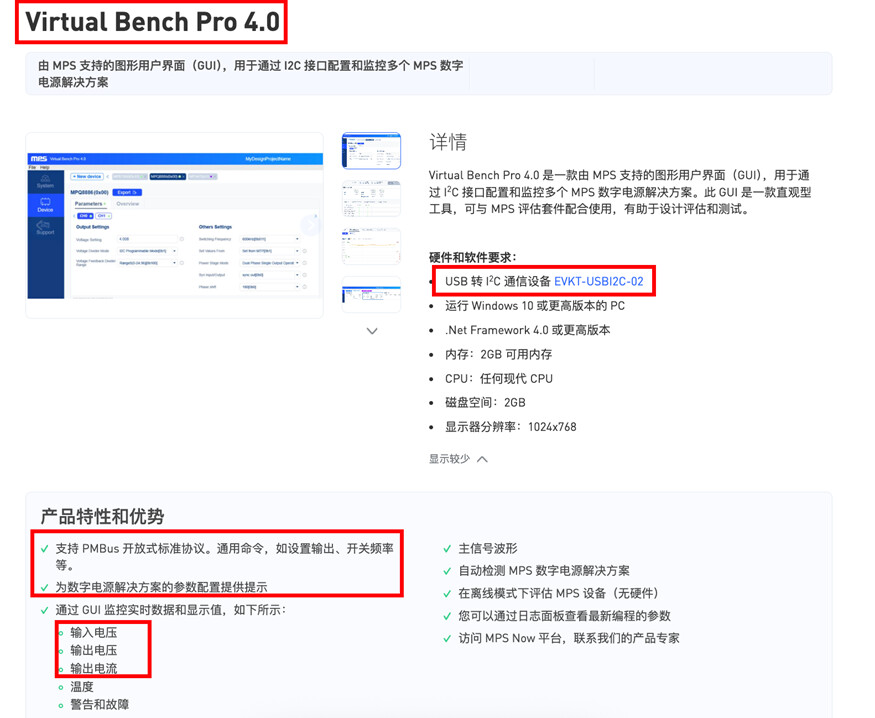

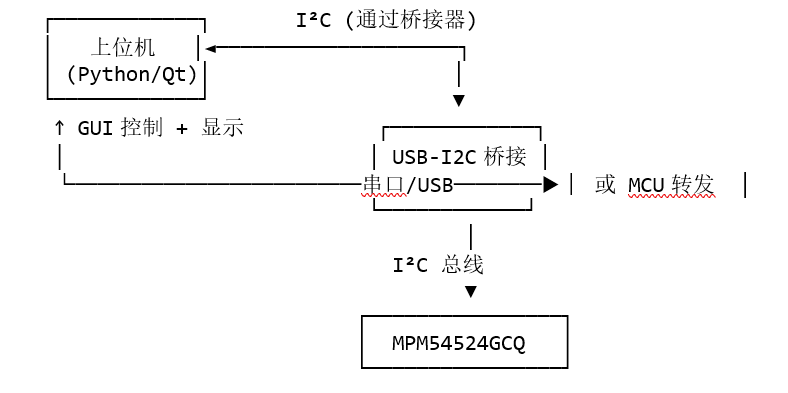

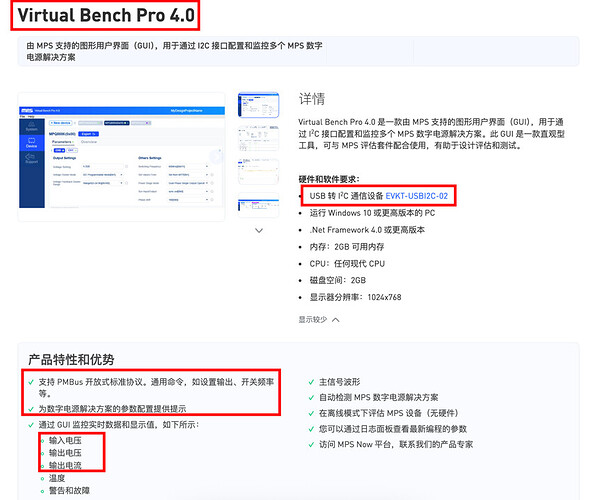

老哥也给出了一个上位机，当然我也给出了一个简版的上位机
MPM54524还支持4路输出，玩法更多
一个降压的PD输出电源，这小体积，可以控制，不就是梦中情机吗？
老哥也给出了一个上位机，当然我也给出了一个简版的上位机
MPM54524还支持4路输出，玩法更多
2 个赞

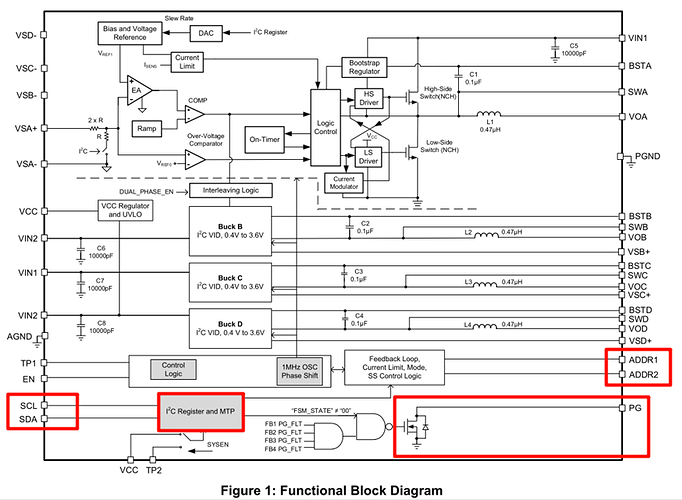

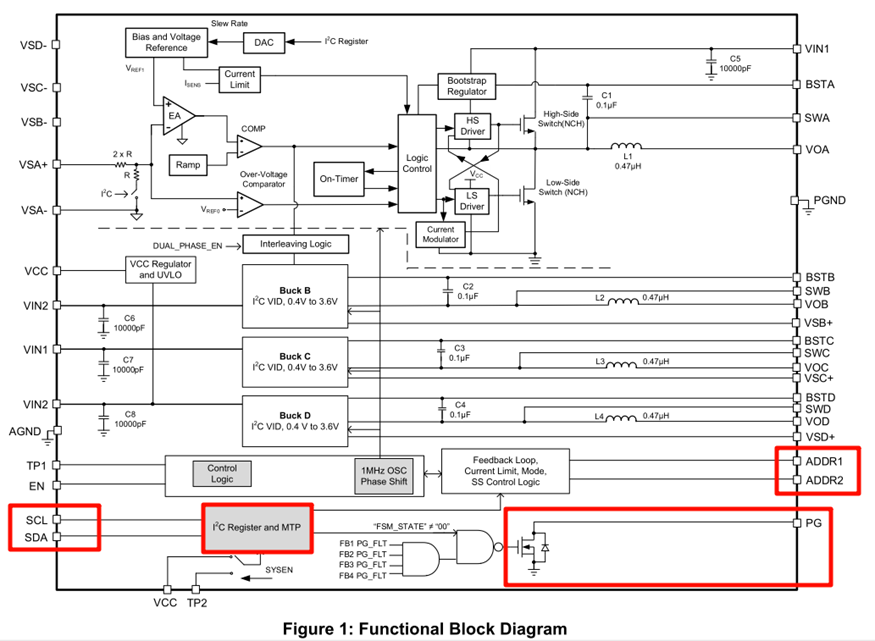

因为MPM54524 是一款带I2C接口的全集成、5A、4 路输出电源模块。它内置启动与关断排序控制，同时具备可调软启动 (SS)、补偿功能和多个保护阈值，提供了一个完整的电源解决方案。

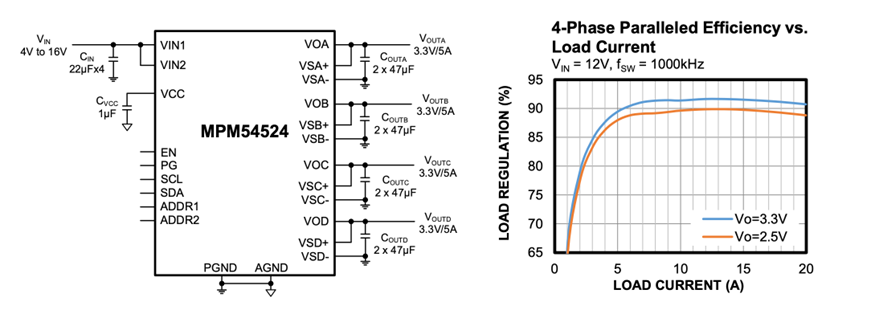

在3.3V下效率还更高。

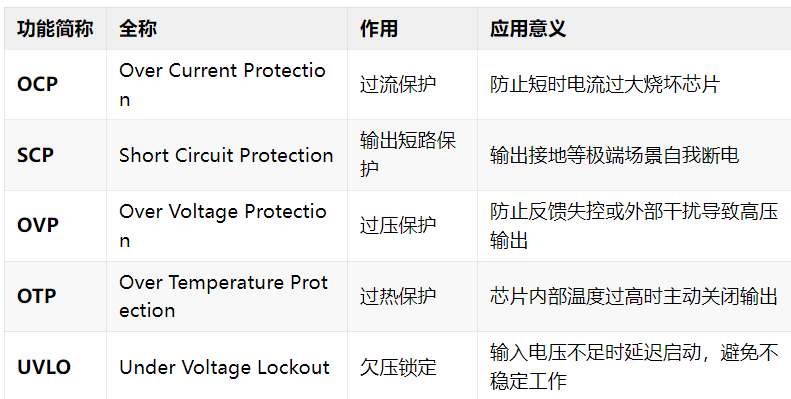

保护功能齐全，只要前面搞个二极管就可以给电池供电了：
这颗芯片还是很有特点的，稍微讲一下我看到有趣的功能：
Buck A 和 B 可并联支持 10A 输出 ，并支持交错相位以优化纹波（Interleaving）。
交错相位 是一种控制策略，它使得多个降压通道（Buck A/B/C/D）的开关时序错开固定角度（通常为****90 °或180 °） ，实现以下目标：
块引用使各通道的导通（ On-Time ）均匀分布在一个周期内，从而分散输入 / 输出电流脉冲，降低系统纹波。
假设系统总频率为 1MHz（周期 = 1µs）：
四个 Buck 通道同时工作但 分布在不同相位 ：
Buck A: 0°
Buck B: 90°
Buck C: 180°
Buck D: 270°
这意味着它们的开关事件间隔为：1μs ÷ 4 = 250ns→ 所有通道平均分布在每个周期，电流纹波合成后会部分抵消，而不是集中在同一时刻叠加。
在数据手册第 18–19 页中有如下关键描述：

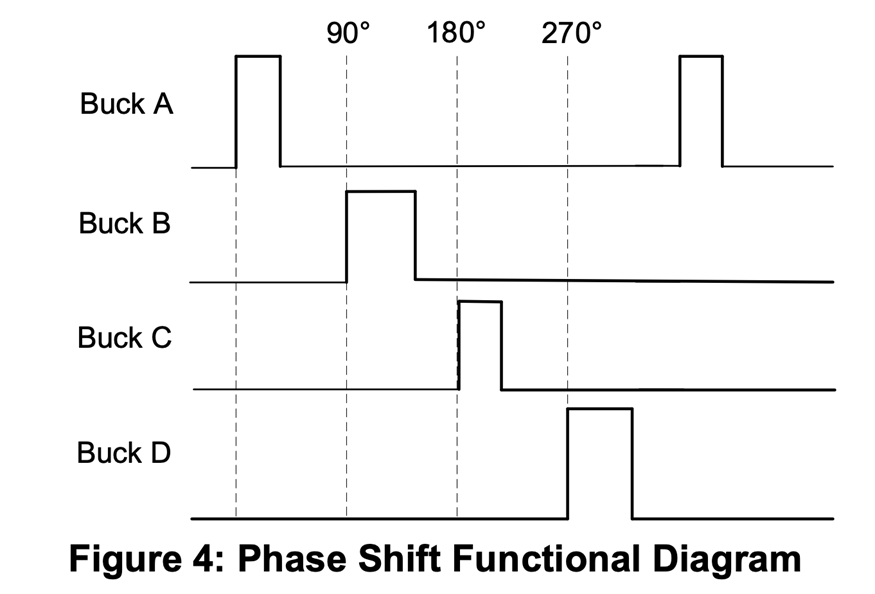

“Figure 4 shows that Buck A/B/C/D are frequency-locked with fixed 90° phase shift.”
默认状态下，A-B-C-D 四通道交错工作 ，相位间隔为 90°；

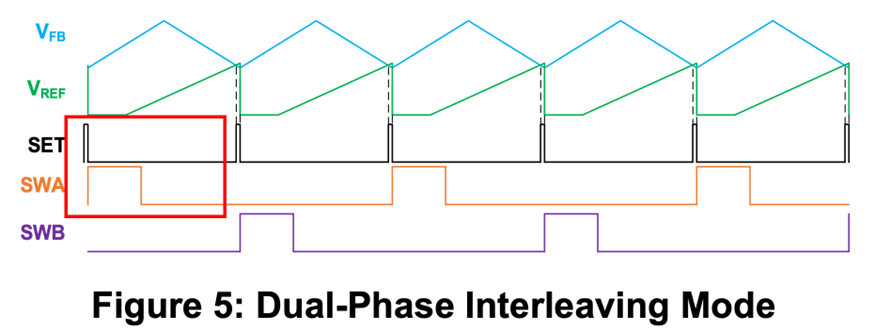

如果启用并联模式（A+B），则 A 和 B 之间使用 180° 相移 （见 Figure 5），以便互补导通达到交错均流效果。
1 个赞
寄存器配置
寄存器地址：14h, bit[5] = 1 → 启用 Buck A 和 Buck B 的**并联交错模式（**Interleaved Dual-Phase Mode ） ；
并联模式下，需**强制绑定反馈点（**VSA+ = VSB+ ） ；VSA+ 必须连接 VSB+ ，表示这两个输出电压完全一致，共用反馈。
Buck C 和 D 不支持并联工作，仅交错控制；交错模式适用于大负载或动态电流需求场景，不建议在极轻负载下启用并联。
所以我这次就没有设置这个选项，因为样板上面好像没有感测线的接口。
AVP （Active Voltage Positioning ）功能 ：输出电压随负载电流下调（VDROOP = IOUT × RDROOP），有助于电流自动均流。
核心思想 是：
随着负载电流增加，输出电压按比例下调，从而实现更佳的瞬态响应和并联均流性能。
换句话说：负载电流越大，输出电压 VOUT 自动下降；有点类似“动态压降”或“虚拟阻抗控制”。这个功能可以上负载来看
数学模型（手册第 19 页）
AVP 功能遵循以下两个公式：
① 压降电压：
VDROOP =IOUT ×RDROOP (1)
其中：
VDROOP ：压降值；
IOUT ：实际输出电流；
RDROOP：设定的等效电阻，典型值为 40mΩ。
② 实际输出电压为：
VOUT =VREF -VDROOP =VREF -IOUT ×RDROOP (2)
当负载突增时，VOUT 本来就预留压降空间，减少过冲；可以做瞬态抑制。也可以多个通道（如 A/B/C/D）并联时，AVP 会自动调节电压大小，根据负载电流自动趋向均衡；降低大负载下的功耗与散热压力；最后因为系统不再强依赖容性响应，减小 VOUT 振幅，可用更小电容。
启用 AVP？
MPM54524 支持对 Buck A/B 和 C/D 分别独立启用 AVP。
寄存器地址 71h：bit[7] = 1：开启 Buck A/B 的 AVP
寄存器地址 79h：bit[7] = 1：开启 Buck C/D 的 AVP
配合并联工作
当多个 Buck 输出并联（如 Buck A 和 B、或者全部四路 A+B+C+D）时：
各通道根据自身电流大小会形成不同压降；
压降大 → 电压低 → 分担电流少；
压降小 → 电压高 → 分担电流多；
最终达到被动均流（通过电压调节驱动电流）。
所以 AVP 实现的是负载自适应电压调节 + 被动电流均流 ，而不是主动控制电流。
我们来发挥传统艺能，看看可视化的操作：

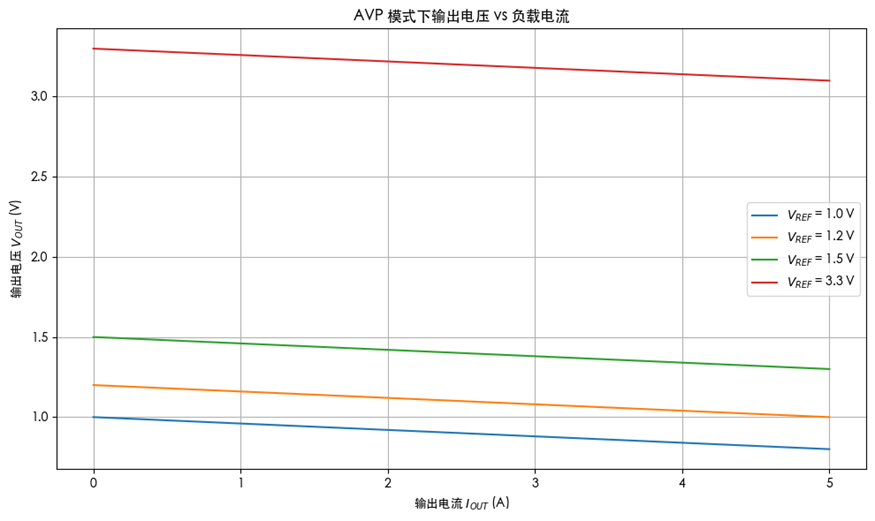

展示了 MPM54524 在启用 AVP（Active Voltage Positioning）时，不同参考电压 V_“REF” 下，输出电压 V_“OUT” 随负载电流 I_“OUT” 的线性下降关系。
每条曲线代表一个不同的设定参考电压（1.0V、1.2V、1.5V、3.3V）；
横轴是输出电流（从 0A 到 5A）；
纵轴是实际输出电压；
斜率是固定的，由内部设定的 R_“DROOP” =40"m" Ω 决定；
说明随着负载电流增加，输出电压按比例线性下调。
轻载时电压较高，重载时自动压降；改善并联电源之间的均流分配；帮助缓冲负载突变下的电压跳变；降低对大电容的依赖（减小COUT）。
上面说了四通道的事情

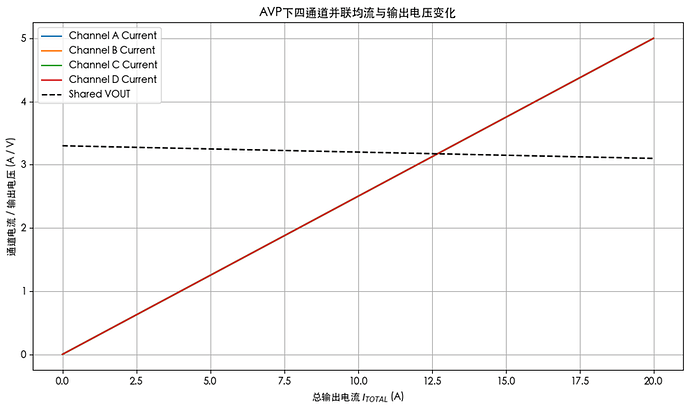

这张图展示了 MPM54524 在 AVP 模式下四通道并联时的电流分担和总输出电压的变化趋势 。
Channel A/B/C/D Current （彩色实线）：代表每个通道均匀分担总电流 ，从 0A 到 20A，每个通道上限为 5A；
Shared VOUT （虚线） ：是所有通道输出一致的电压，其值随总电流线性下降，反映了 AVP 机制的作用。
这里的数据可能有点错误，但是趋势没有问题，就是电流大，电压小因为功率一定。
let’s 继续

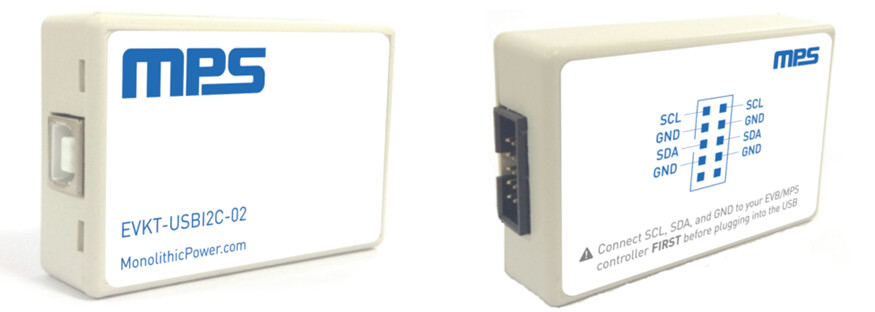

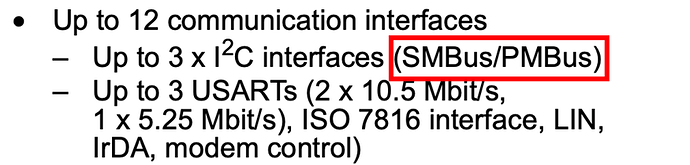

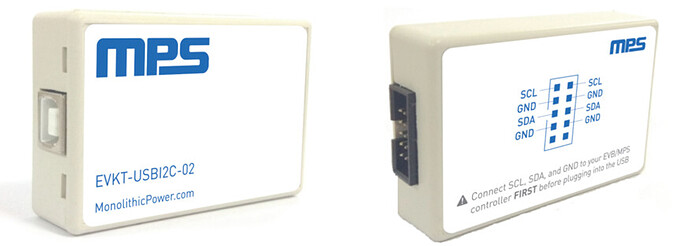

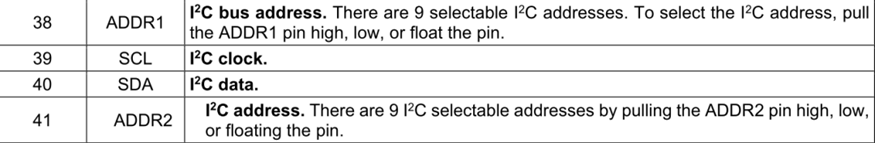

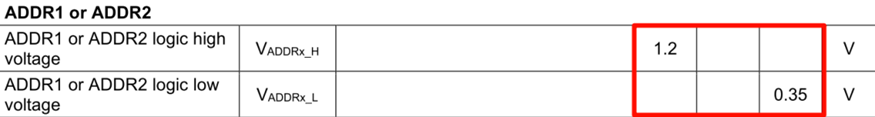

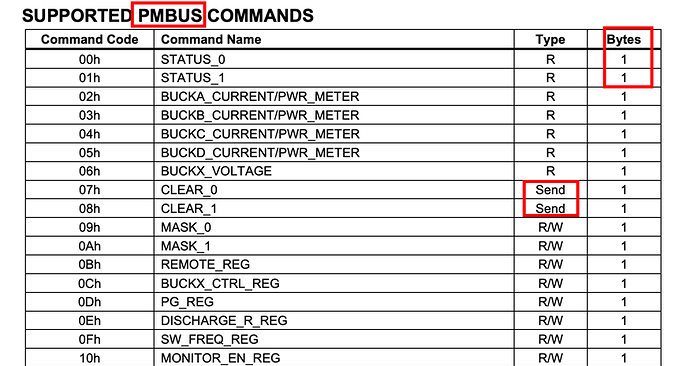

“Two ADDR pins are available to configure bit[0] to bit[3]…”

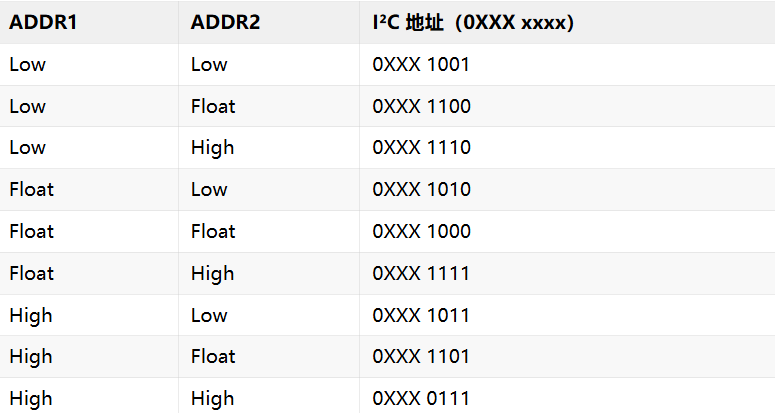

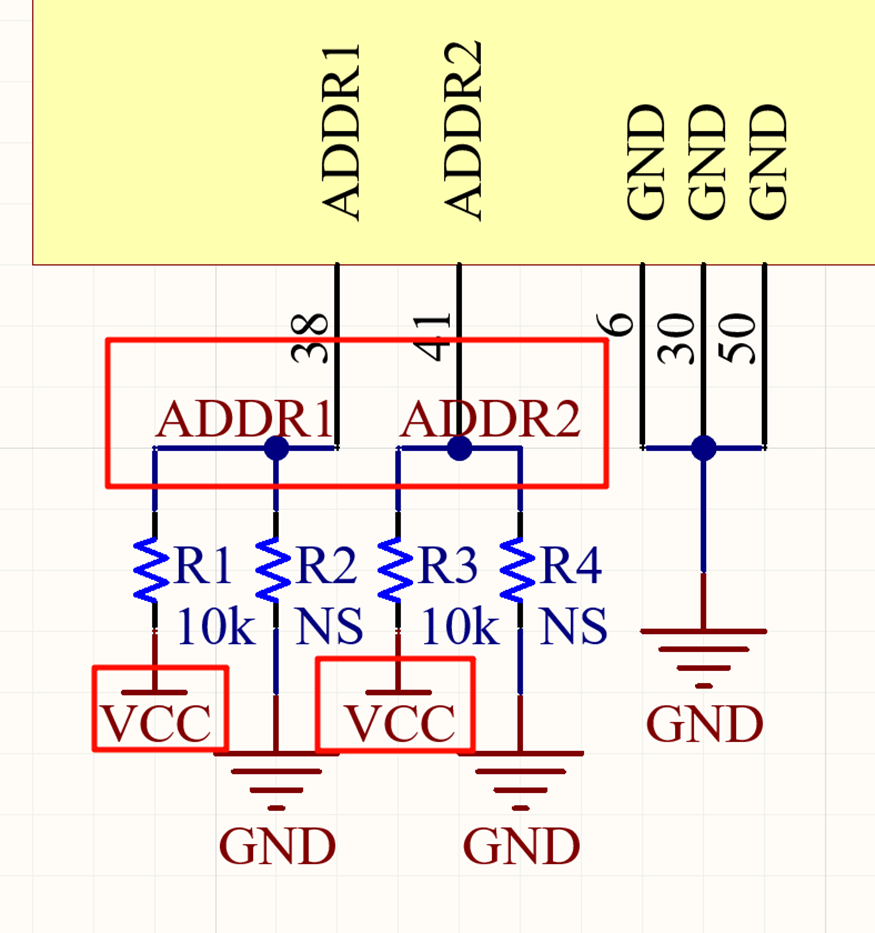

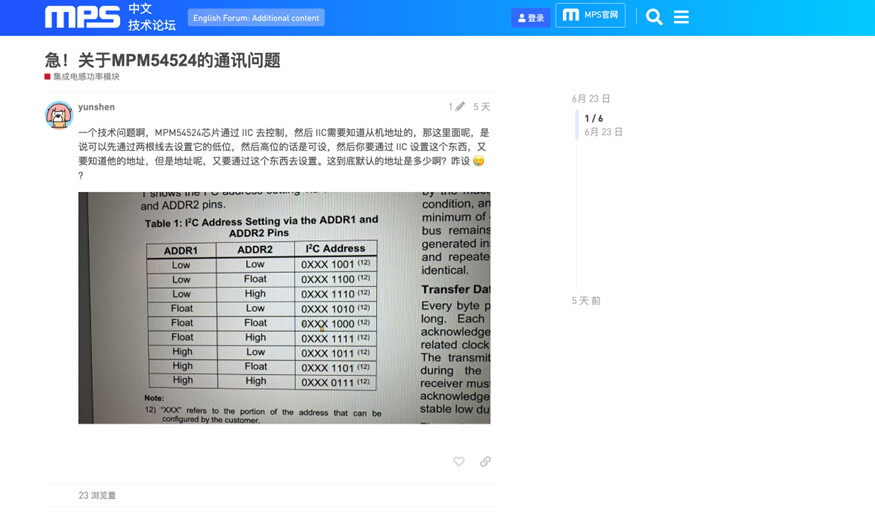

MPM54524 支持最多 8 种地址配置 ，通过两个引脚 ADDR1 和 ADDR2 设定 I²C 地址的低四位（bit[0]~bit[3]）：

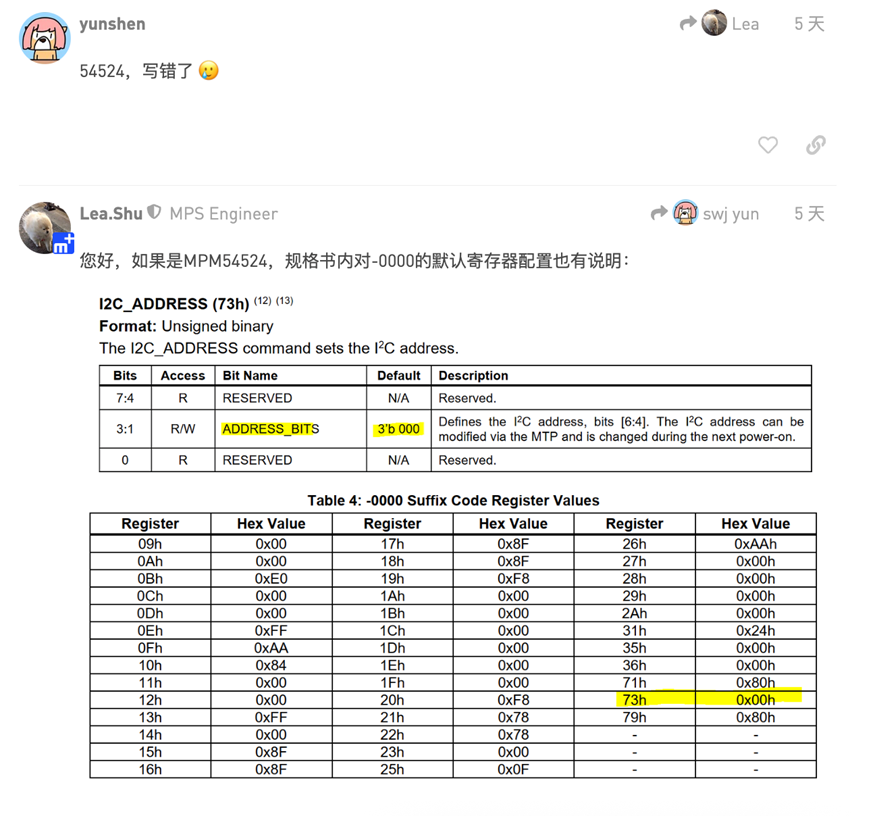

表中 “0XXX” 的高位部分可以通过写入寄存器 0x73h 设置 bit[4]~bit[6]，实现地址扩展（详见手册注释 XXX refers to portion configurable by customer ）。
如果不使用IIC控制的话，默认的0xxx其实就是0x000，EVL也就是0x07，使用的时候记得算对。
还是算一下吧！
bit[6:4] = 0b000 （默认上电值）

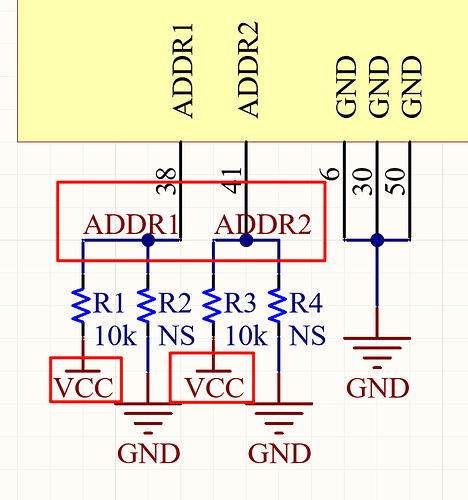

ADDR[3:0] = 0111 （由 High, High 决定）
完整地址为：0b00000111 = 0x07**
