还记得刚刚前菜我们吃了这个
接下来吃点好的↓
这个芯片不麻烦，但是上位通讯复杂些，我这里使用了标准的HID库来进行封装，在封装前要再看一下通讯协议：
START
→ 发送从机地址 + 写 (0x25<<1 | 0 = 0x4A)
→ 发送寄存器地址 (如 0x15)
→ 发送数据 (如 0x88 设置电压值)
→ STOP
2 个赞
读取流程（典型读寄存器） ：
START
→ 发送从机地址 + 写 (0x4A)
→ 发送寄存器地址 (如 0x15)
→ RESTART
→ 发送从机地址 + 读 (0x4B)
→ 读取数据（如读回寄存器值）
→ STOP
为了最精简地控制 MPM54524GCQ 电源芯片 ，只需要保留 I²C 的字节级读写功能 ，并去除多余功能，构建一个轻量的控制类即可。
读任意寄存器：read_byte_data(addr, reg)
写任意寄存器：write_byte_data(addr, reg, val)
然后代码我传到了GitHub，这里也写一下重要的部分：
import hid
import time
class MPM54524:
def __init__(self, address=0x25):
self.h = hid.device()
self.h.open(0x10C4, 0xEA90) # CP2112 的 VID, PID
self.address = address # 默认 I2C 从地址
def write_reg(self, reg, val):
"""向寄存器写入一个字节"""
self.h.write([0x14, self.address << 1, 0x02, reg, val])
def read_reg(self, reg):
"""读取寄存器一个字节"""
self.h.write([0x11, self.address << 1, 0x00, 0x01, 0x01, reg]) # Write+Read 请求
for _ in range(10):
self.h.write([0x15, 0x01]) # 查询状态
resp = self.h.read(7)
if resp[0] == 0x16 and resp[2] == 5:
self.h.write([0x12, 0x00, 0x01]) # 强制读取
resp = self.h.read(4)
return resp[3]
raise IOError("Read timeout or failure")
def close(self):
self.h.close()
1 个赞
使用示例：
if __name__ == '__main__':
dev = MPM54524(address=0x25) # 从机地址视 ADDR1/ADDR2 引脚而定
val = dev.read_reg(0x00) # 读取 STATUS_0
print(f"STATUS_0 = 0x{val:02X}")
dev.write_reg(0x0C, 0x0F) # 启用 Buck A~D 输出
dev.close()
成功
1 个赞
若你只关心电压设置（例如 BuckA）：
dev.write_reg(0x15, 0x88) # 设置 BuckA 输出电压（示例值）
只关心故障检测：
status = dev.read_reg(0x00)
if status & 0x40:
print("过温故障")
if status & 0x20:
print("Buck A 输出异常")
输出都是正确的
OK，万里长征第一步，接下来激素封装这个寄存器库了。
写一个完整的 MPM54524 Python 控制类，已封装所有主要寄存器操作，并支持：
读取/写入任意寄存器（byte）
快捷读写特定功能寄存器（STATUS、ENABLE、电压设定等）
错误处理
可拓展性强（后续支持 word/block）
1 个赞
完整 Python 控制类 MPM54524.py
import hid
import time
class MPM54524:
VENDOR_ID = 0x10C4 # CP2112 VID
PRODUCT_ID = 0xEA90 # CP2112 PID
def __init__(self, address=0x25):
self.h = hid.device()
self.h.open(self.VENDOR_ID, self.PRODUCT_ID)
self.address = address # 7-bit I²C 地址（取决于 ADDR1/2 引脚）
time.sleep(0.1)
def close(self):
self.h.close()
def write_reg(self, reg_addr, value):
"""写 1 字节到寄存器"""
self.h.write([0x14, self.address << 1, 0x02, reg_addr, value])
def read_reg(self, reg_addr):
"""读 1 字节寄存器"""
self.h.write([0x11, self.address << 1, 0x00, 0x01, 0x01, reg_addr])
for _ in range(10):
self.h.write([0x15, 0x01])
resp = self.h.read(7)
if resp[0] == 0x16 and resp[2] == 5:
self.h.write([0x12, 0x00, 0x01])
resp = self.h.read(4)
return resp[3]
raise IOError(f"Read failed for register 0x{reg_addr:02X}")
# ---------- 常用寄存器封装 ----------
def get_status_0(self):
"""读取 STATUS_0 状态寄存器 (00h)"""
return self.read_reg(0x00)
def clear_status(self):
"""清除故障（07h = CLEAR_0）"""
self.write_reg(0x07, 0x01)
def enable_buck_channels(self, enable_mask=0x0F):
"""
控制 BuckA~D 使能（0Ch 寄存器）
bit7~4 控制各 Buck 输出通道：1 = enable，0 = disable
默认 0x0F = 全部开启
"""
self.write_reg(0x0C, (enable_mask & 0x0F) << 4)
def disable_buck_channels(self):
self.enable_buck_channels(0x00)
def set_buck_voltage(self, channel, value):
"""
设置某一路 Buck 输出电压值（寄存器 0x15~0x18）
value = 电压设定值（具体映射查数据手册）
"""
reg_map = {'A': 0x15, 'B': 0x16, 'C': 0x17, 'D': 0x18}
if channel in reg_map:
self.write_reg(reg_map[channel], value)
else:
raise ValueError("Invalid channel. Use A/B/C/D.")
def read_buck_voltage(self, channel):
reg_map = {'A': 0x15, 'B': 0x16, 'C': 0x17, 'D': 0x18}
if channel in reg_map:
return self.read_reg(reg_map[channel])
raise ValueError("Invalid channel. Use A/B/C/D.")
def read_current_monitor(self, channel):
reg_map = {'A': 0x02, 'B': 0x03, 'C': 0x04, 'D': 0x05}
if channel in reg_map:
return self.read_reg(reg_map[channel])
raise ValueError("Invalid channel. Use A/B/C/D.")
def get_temperature(self):
"""读取温度 ADC 值（24h）"""
return self.read_reg(0x24)
def get_device_id(self):
"""读取芯片 ID（31h）"""
return self.read_reg(0x31)
# ---------- 工具辅助 ----------
def print_status(self):
val = self.get_status_0()
print(f"STATUS_0 = 0x{val:02X}")
if val & 0x40: print("过温故障")
if val & 0x20: print("Buck A 输出异常")
if val & 0x10: print("Buck B 输出异常")
if val & 0x08: print("Buck C 输出异常")
if val & 0x04: print("Buck D 输出异常")
if val & 0x02: print("VIN 过压")
1 个赞

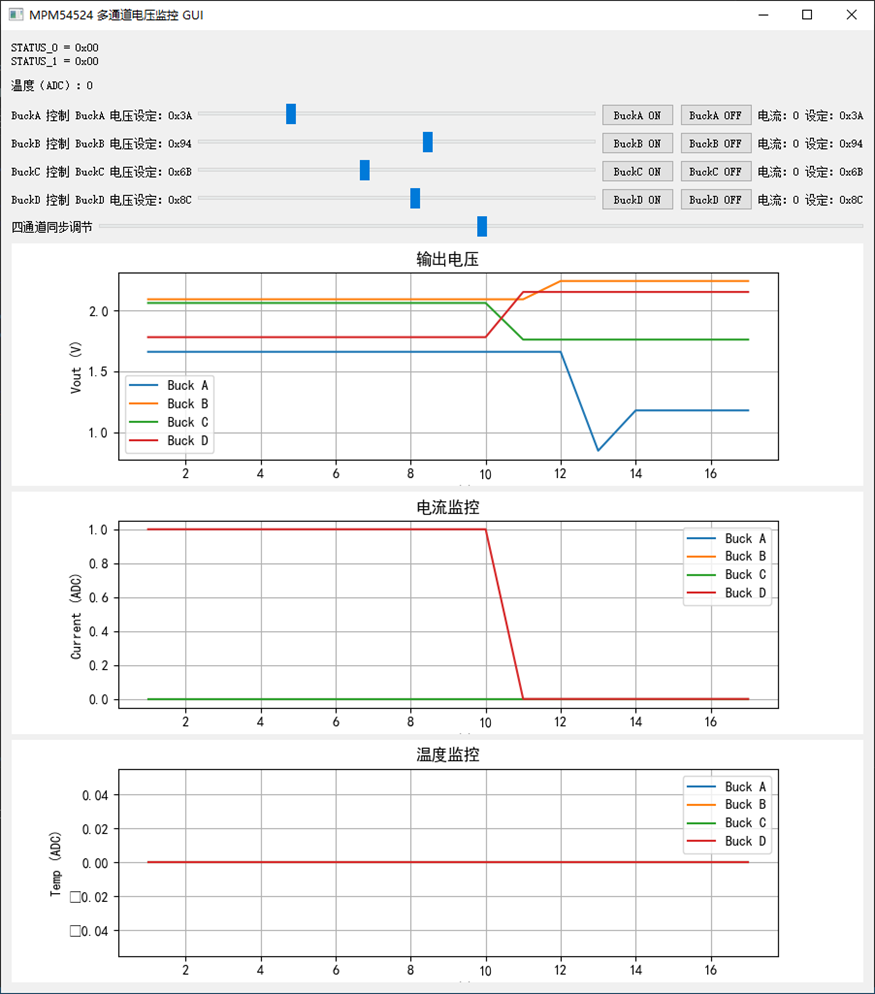

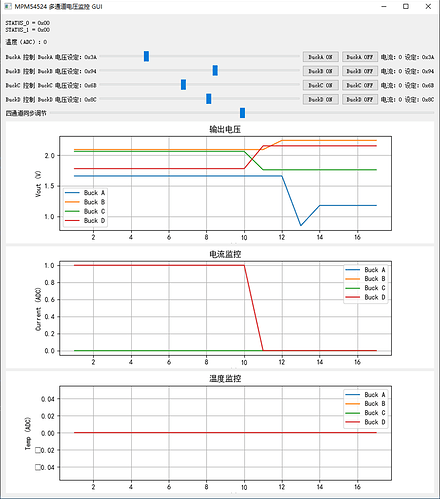

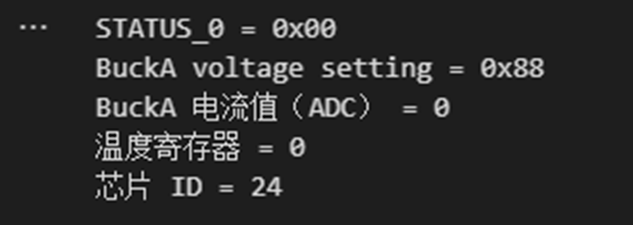

示例用法
if __name__ == "__main__":
dev = MPM54524(address=0x25)
dev.print_status() # 打印 STATUS_0 状态
dev.clear_status() # 清除故障
dev.enable_buck_channels() # 启动 A~D 通道
dev.set_buck_voltage('A', 0x88) # 设置 BuckA 电压（例值）
val = dev.read_buck_voltage('A')
print(f"BuckA voltage setting = 0x{val:02X}")
current = dev.read_current_monitor('A')
print(f"BuckA 电流值（ADC） = {current}")
print(f"温度寄存器 = {dev.get_temperature()}")
print(f"芯片 ID = {dev.get_device_id():02X}")
dev.close()
1 个赞

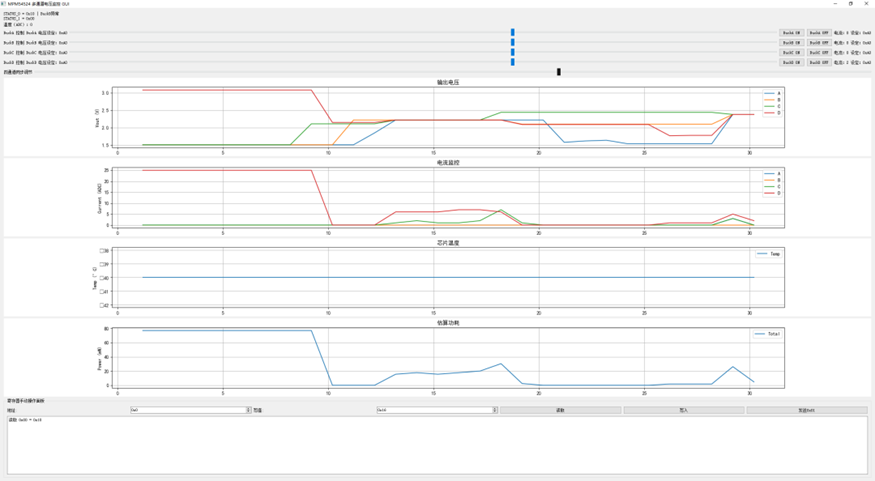

大哥威武，实力行动派
