摘要：这篇文章按照芯片解读，硬件调试，数据分析仪三大部分来写。
MPS ADC 的产品我像追星一样地跟
MPS 的 ADC 用过吗？ 我用过！<此处一个叉腰表情>
我们这次的主角是这颗 SAR 的，MDC97476

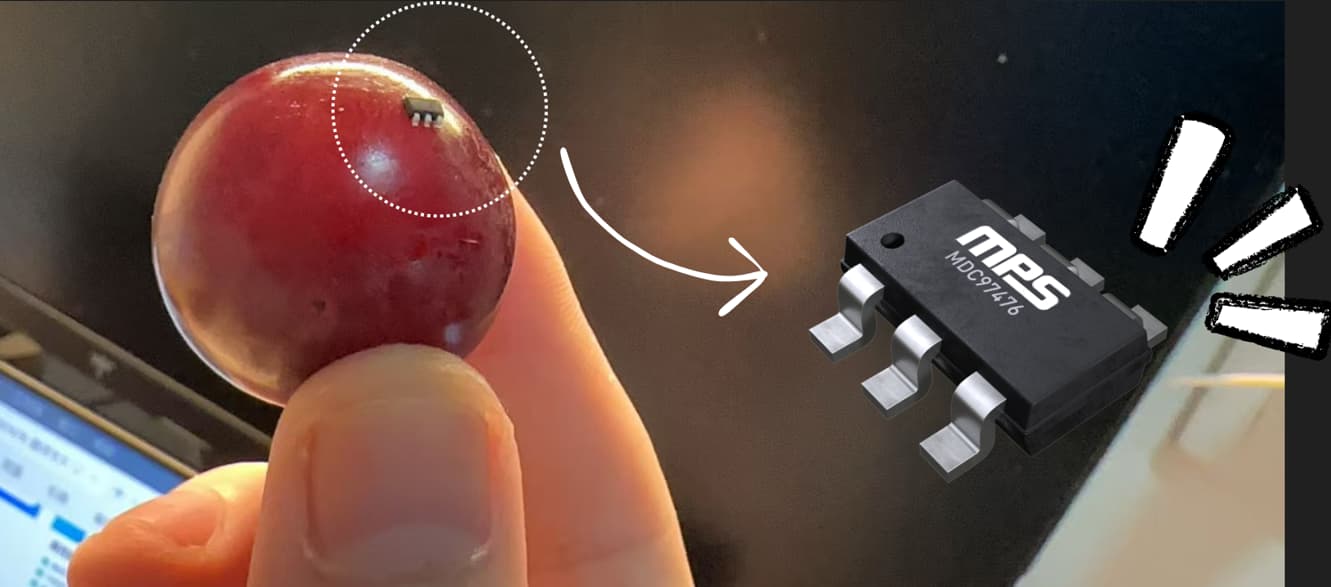

正好在吃葡萄，放上去看看大小
超小封装，引脚就6个

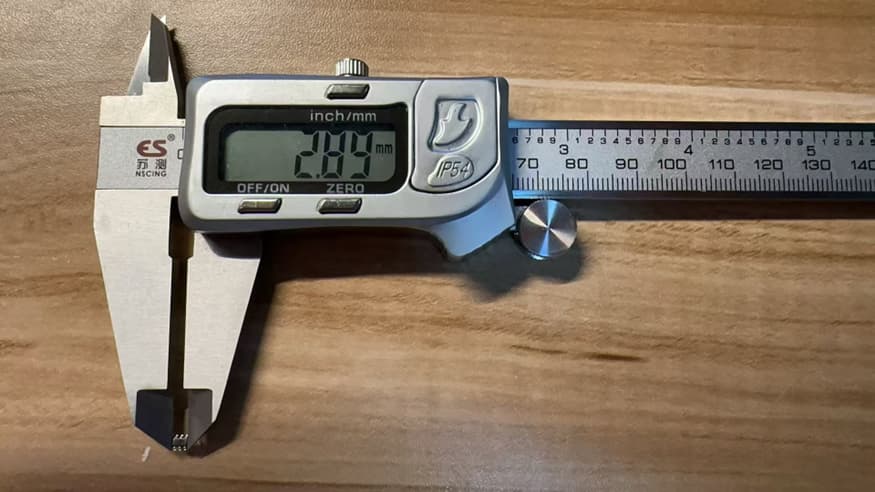

当然也有严谨一点的游标卡尺

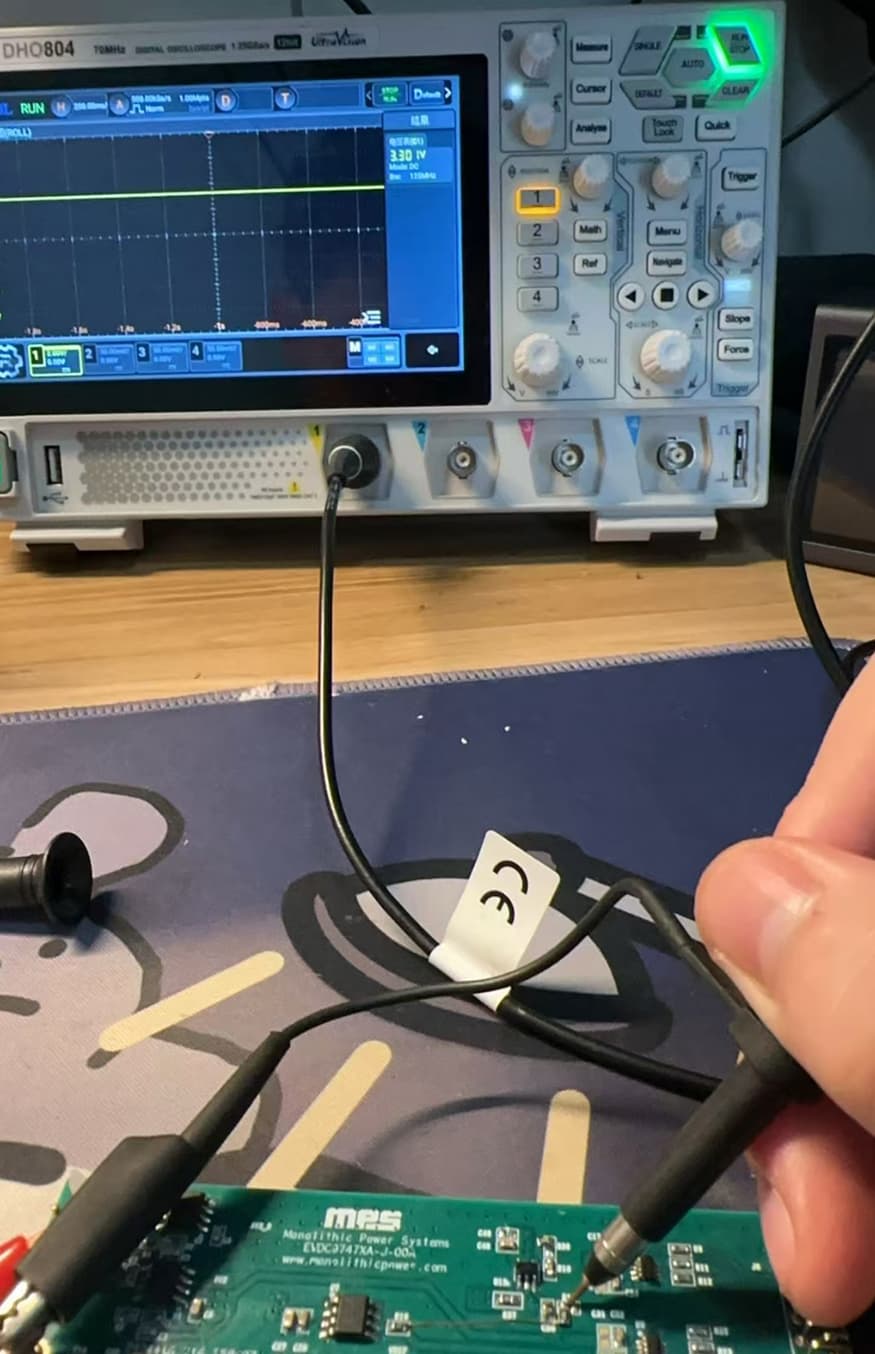

正好 DHO804 有个简易的电压表：
正好在吃葡萄，放上去看看大小
超小封装，引脚就6个
当然也有严谨一点的游标卡尺
正好 DHO804 有个简易的电压表：
也就是说，为了兼容不同的电平：
MDC97476 的 IO 电平追踪 VDD 电源电压，即：
若 VDD = 5V → 输出 IO 电平为 5V 兼容；
若 VDD = 3.3V → IO 电平为 3.3V；
多数 MCU/FPGA IO 电平 仅支持最高 3.3V ，若 VDD 配成 5V，直连会烧坏外部芯片 IO 口 。

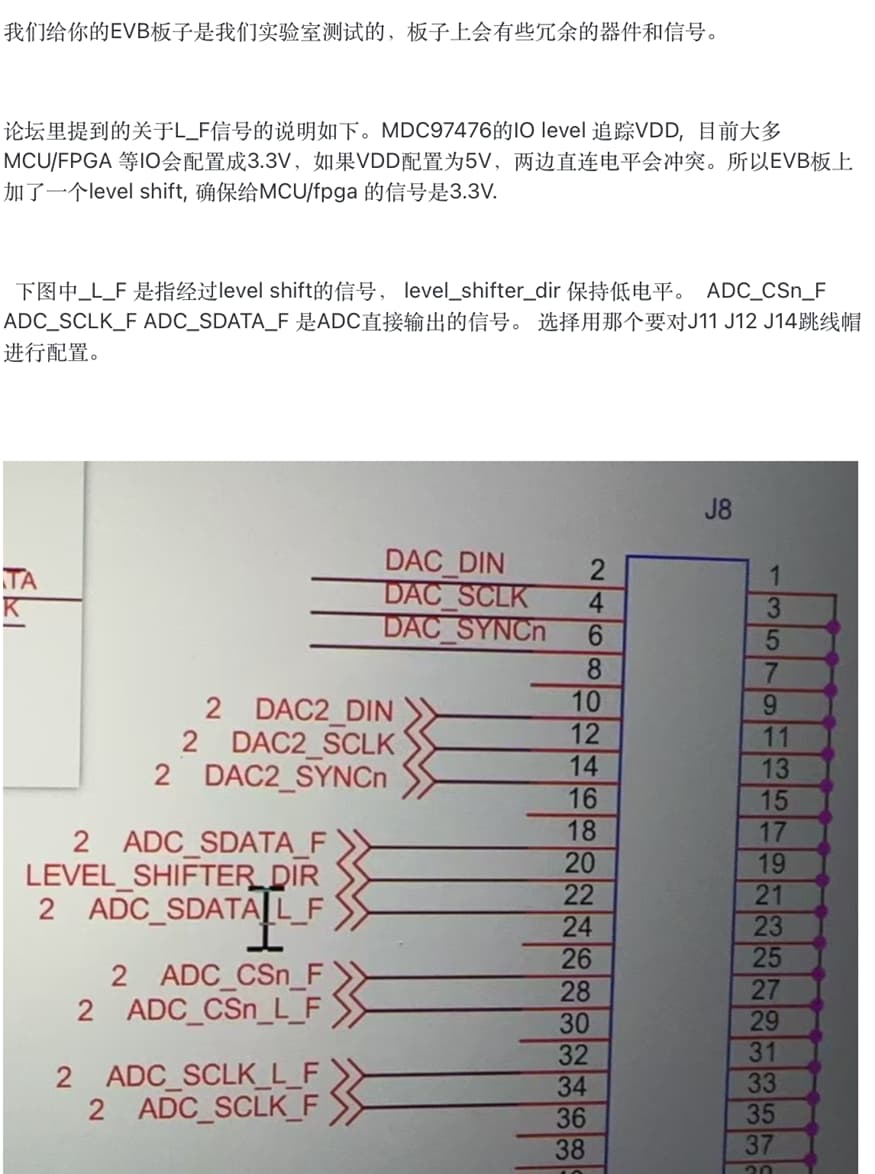

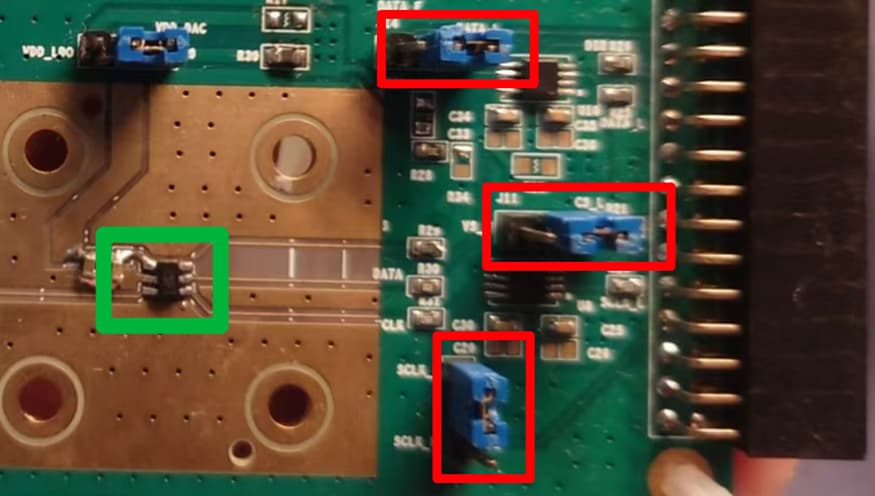

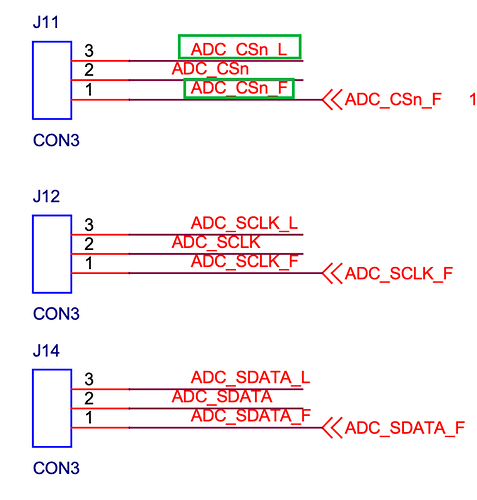

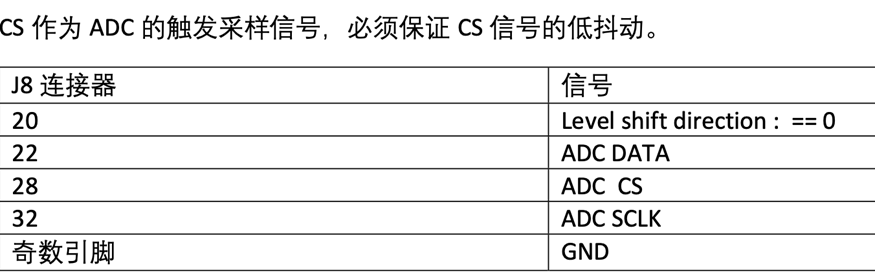

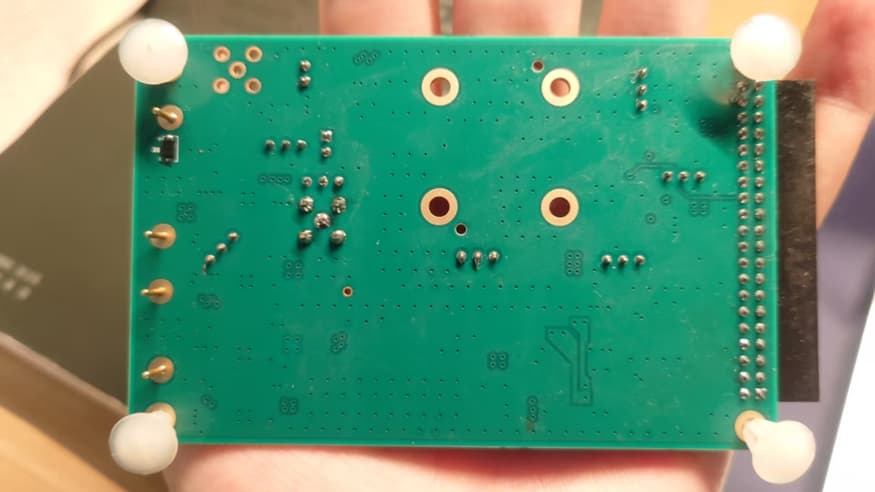

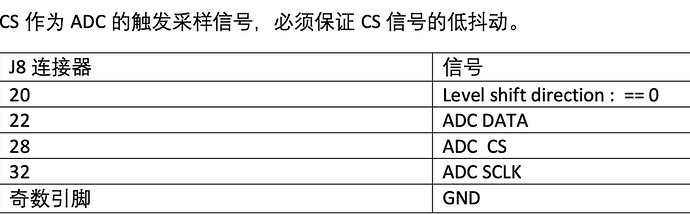

EVB 板上添加了 电平转换器（Level Shifter ） 来适配这个问题：

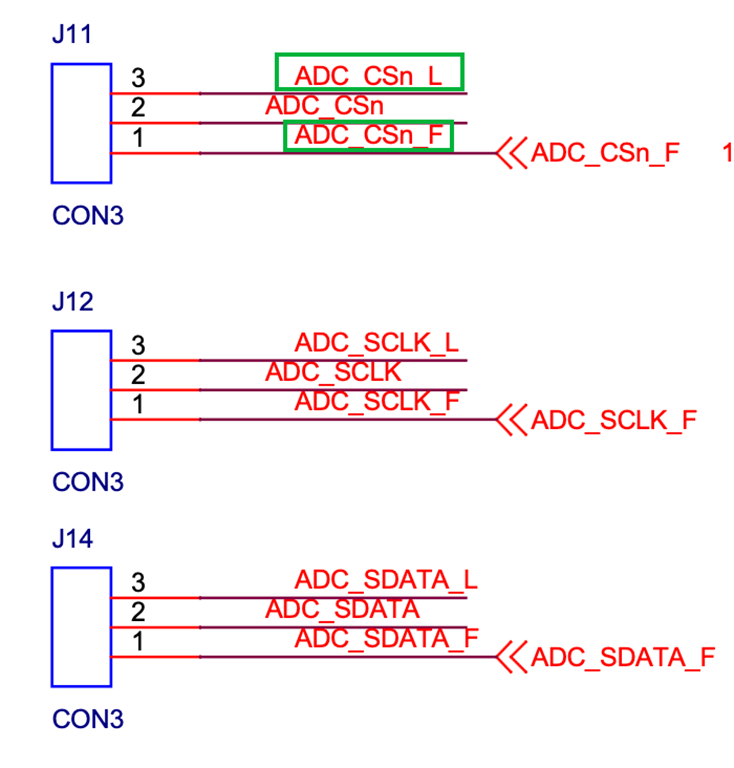

| 信号名（带 _F） | 含义 |
|---|---|
| ADC_CSn_F | 原始 ADC 输出信号 （高电平，跟随 VDD） |
| ADC_CSn_L_F | 经电平转换后的信号 （恒定 3.3V 兼容） |

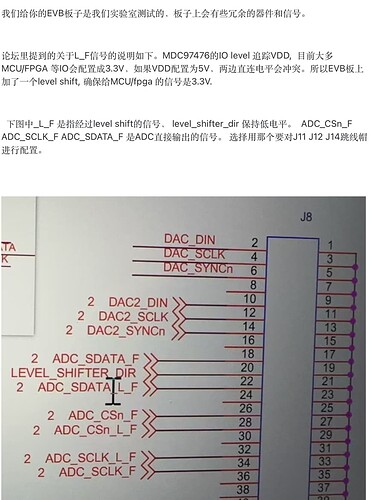

“_L_F” 后缀中的 “L” 表示 Level shifted 的版本。
那上面的 DAC 是什么意思？
爱上MPS 的片子就像呼吸一样简单，服务就是好。
继续说片子
架构：SAR （Successive Approximation Register ）
接口：三线 SPI 兼容
电源电压：2.7V-5.2V
工作温度：-40 到125
封装：6-pin TSOT-23
参考电压：内部参考 = VDD

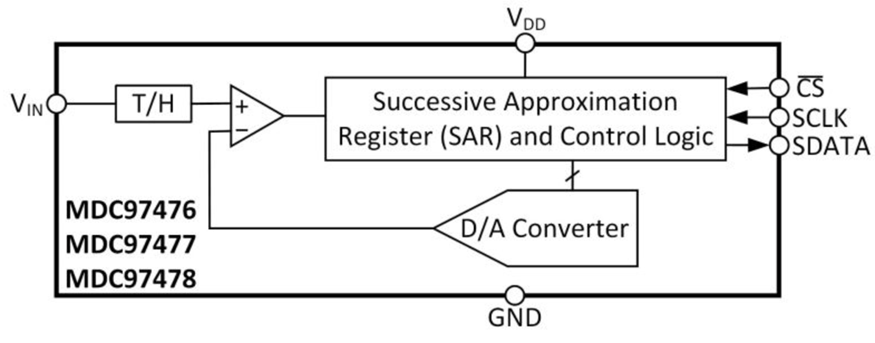

芯片内部模块包括：
采样保持电路（ T/H ）
电容阵列 DAC （Charge Redistribution DAC ）
SAR 控制器
比较器
SPI 接口输出

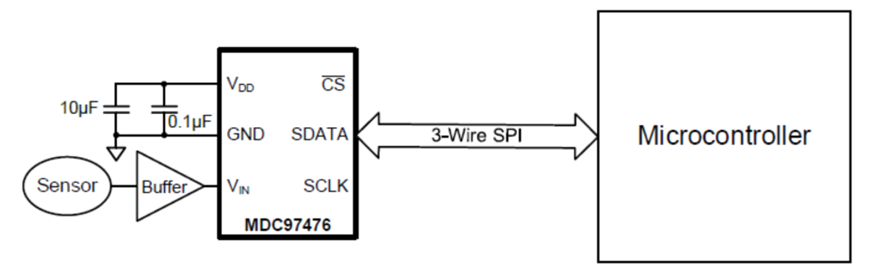

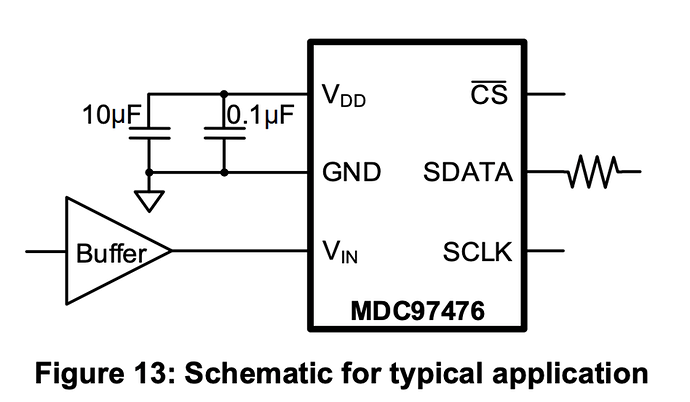

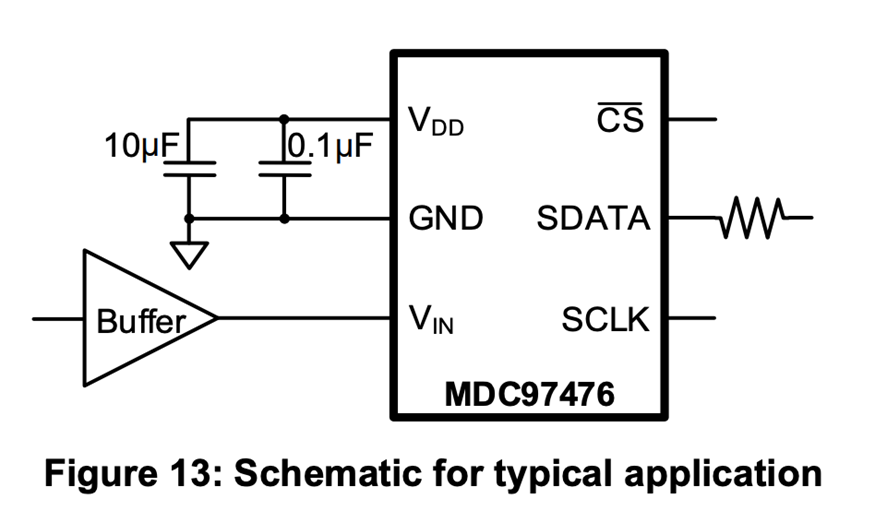

这个芯片使用起来很简单，不需要寄存器什么的，直接就是三线 SPI

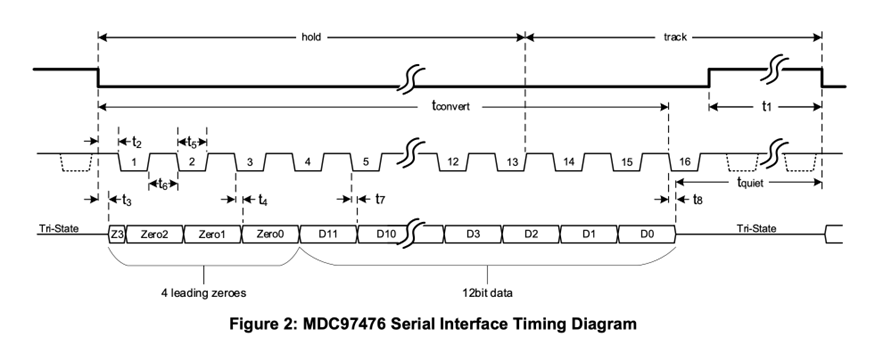

时序：
CS 拉低：开始转换 + SDATA 输出低
13 个 SCLK 上升沿后：进入采样状态
第 16 个 SCLK 下降沿：SDATA 输出完成，进入三态
SDATA 输出格式：前导 4 个零,后接 N 位数据（N = 12/10/8）,剩余位补 0 或进入高阻态
根据时序可以写出来：
// GPIO 控制 CS 低电平，开始转换
HAL_GPIO_WritePin(GPIOx, CS_Pin, GPIO_PIN_RESET);
// SPI 接收 2 字节（16 位）
uint8_t adc_buf[2] = {0};
HAL_SPI_Receive(&hspi1, adc_buf, 2, HAL_MAX_DELAY);
// GPIO 拉高 CS，结束通信
HAL_GPIO_WritePin(GPIOx, CS_Pin, GPIO_PIN_SET);
// 解析数据
uint16_t raw_code = ((adc_buf[0] << 8) | adc_buf[1]) >> 4; // 只取中间12位

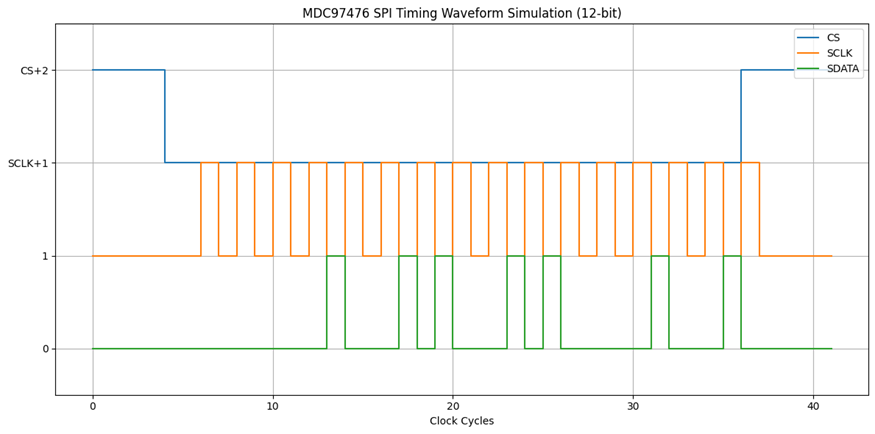

上面的时序不好看，可以直接仿真一个：
CS （片选） ：从高拉低启动转换，持续低电平直到数据传输完成
SCLK （串行时钟） ：模拟连续 16 个 SCLK（20MHz）；占空比 50%，芯片是下降沿吐数据，MCU测是上升沿还是下降沿要看MCU引脚处CLOCK 和 data的相位关系，确保setup/hold time 满足要求。
SDATA （串行输出） ：以 0000 + D11…D0 顺序输出，在 SCLK 的下降沿前稳定 数据

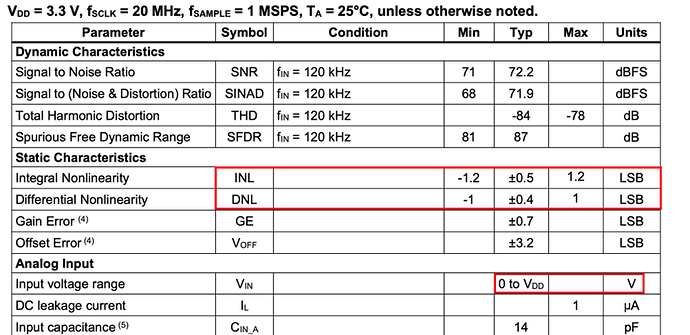

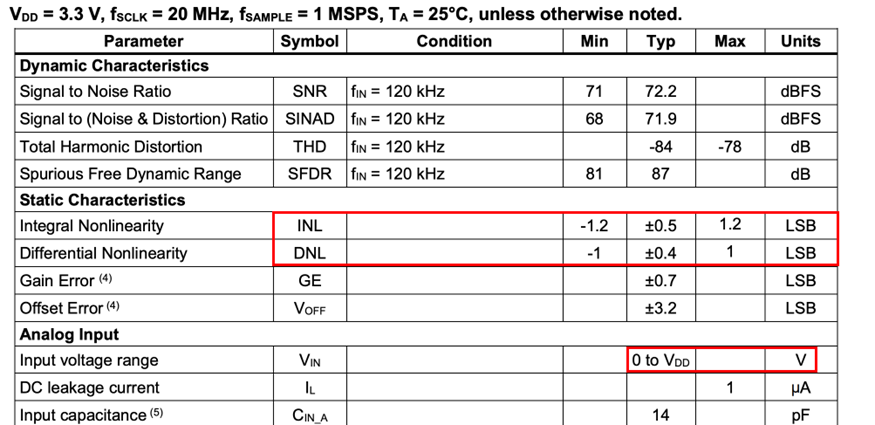

静态性能
| 参数 | 典型值 |
|---|---|
| INL | ±0.5 LSB |
| DNL | ±0.4 LSB |
| 偏移误差 | ±0.7 LSB |
| 增益误差 | ±3.2 LSB |

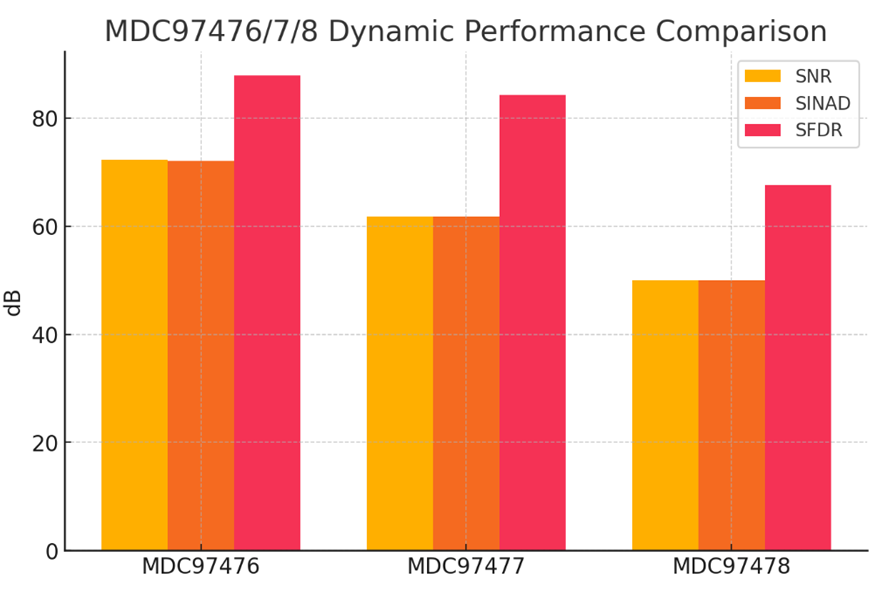

动态参数
ADC（MDC97476/7/8）的动态参数按官方手册汇总（统一测试条件：VDD=3.3 V，fSCLK=20 MHz，采样率 fSAMPLE=1 MSPS，正弦输入 fIN=120 kHz，TA=25 °C）：
MDC97476 （12-bit ）
SNR：71–72.2 dBFS；SINAD：68–71.9 dBFS；THD：−84…−78 dB；SFDR：81–87 dB。
典型图示（1 MSPS）读数：SNR 72.26 dB、SINAD 72.06 dB、THD −84.67 dB、SFDR 87.9 dB、ENOB 11.68 bits。
补充说明
以上指标均在手册指定的条件下测得（VDD=3.3 V、fSCLK=20 MHz、1 MSPS、fIN=120 kHz），手册相应页脚注已标明测试条件；ENOB 可由公式 ENOB ≈ (SINAD−1.76)/6.02 验证；例如 12 位器件典型 SINAD≈72.06 dB 对应 ENOB≈11.7 bit，与典型曲线标注一致。
厂商测试时一般不是满量程输入去测，所以满量程测试时，ENOB还会更高。
引脚功能
| 引脚 | 名称 | 类型 | 功能说明 |
|---|---|---|---|
| 1 | VDD | 电源 | 正电源输入，2.7v-5.2v |
| 2 | GND | 地 | 接地 |
| 3 | VIN | 输入 | 模拟输入，0V 至 VDD |
| 4 | SCLK | 输入 | SPI 时钟，最大 20 MHz |
| 5 | SDATA | 输出 | SPI 输出数据（下降沿更新） |
| 6 | CS | 输入 | SPI 片选，下降沿启动转换 |
工作模式
Normal Mode
CS 保持低电平 > 10 个 SCLK 下降沿；可连续采样，保持最大吞吐率（1 MSPS）
SCLK 周期：50 ns，对应最高 20 MHz
SCLK 最大：20 MHz，对应最大采样率：1 MSPS，SPI要分频的，也就是 APB 上面要 40M
Sleep Mode
节能模式，适合低频采样；CS 在第二个和第10个clock期间拉高进入sleep → 进入 Sleep
输出格式
| 芯片型号 | 数据格式 |
|---|---|
| MDC97476 | 4 个前导零 + 12 位有效数据 + 高阻 |
| MDC97477 | 4 个前导零 + 10 位有效 + 2 个 0 |
| MDC97478 | 4 个前导零 + 8 位有效 + 4 个 0 |
指到的人立即回答
为什么要选一个参数和MCU内置的ADC呐？
一般的单片机内置 ADC 速度较慢，通常标称值可以到 1MSPS 以内，但是受单片机处理多任务时的资源限制，其实际连续采样速率远小于标称值。对于低速信号采集够用，但如果需要处理高速信号，如无线通信、音频或视频数据，会无法满足系统采样速率要求。
外部独立 ADC 通常可以达到更高的采样率，如 1MSPS 或以上，总之就是很灵活。
其次由于 ADC 内置在单片机内部，其抗干扰能力通常会受到单片机其他模块的影响，如 CPU、PWM、电源模块等。这些模块的切换和操作可能会在 ADC 工作时引入内部噪声干扰，且无法消除， 显著降低 ADC 的有效位数 (ENOB)。
外部 ADC由于其设计，制造过程更为专业，通常在芯片内部模拟和数字接口部分做了更好的隔离，抗干扰能力更强，特别是在恶劣外部干扰环境下工作时，独立 ADC 的性能优势非常明显。
好了我们继续学习：

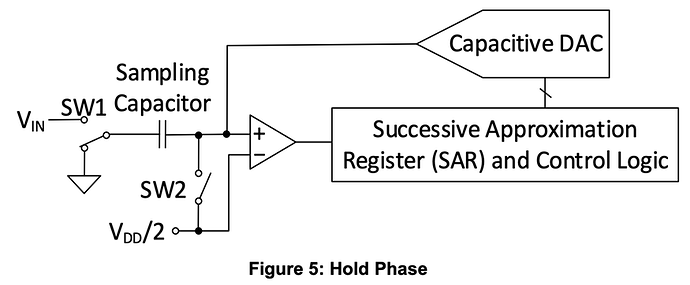

这张图是 Figure 5，表示 ADC 正处于“保持”阶段，即采样完成，进入转换。
| 元件 | 说明 |
|---|---|
| V_IN | 模拟输入电压，来自外部信号源 |
| SW1 | 控制开关，用于连接输入或断开后接地 |
| SW2 | 控制开关，用于将采样电容负端接到 VDD/2 |
| Sampling Capacitor | 采样电容，负责保持输入电压信息（电荷） |
| Comparator | 比较采样电压和 DAC 电压是否相等 |
| Capacitive DAC | 电容阵列 DAC，逐步逼近采样值 |
| SAR + Control Logic | SAR 逻辑控制器，逐位控制 DAC 设置、判断电压是否逼近输入值 |
SW1 接地 ：使采样电容的一端（靠近 V_IN 端）断开输入，接地；
SW2 断开 ：此时 VDD/2 未连接进来；
电容两端保持电荷 → 等价于“维持电压”，此时：比较器输入端电压 = 采样电容维持的电压；控制逻辑开始逐步调整 DAC 输出，使之与采样电压匹配。
逐次逼近转换典型步骤如下：
- 采样阶段（Track ） ：
SW1 导通 → 电容两端电压跟随 V_IN；SW2 接 VDD/2，提供偏置；控制逻辑未工作。
- 保持阶段（ Hold ） （如图）：SW1 接地、SW2 断开，电容电荷冻结；比较器与 DAC 开始逼近；DAC 每次切换一位 → 控制电容阵列改变输出电压；比较器判断 DAC 输出与保持电压的大小关系；最终得到数字输出（SAR）。
为什么用 VDD/2？
SAR ADC 通常为单电源供电；中点电压 VDD/2 提供“零点参考”，DAC 输出是围绕它正负跳变；这有助于提升共模范围和线性度。
电容分布式 DAC 的优点：低功耗；可实现非常小芯片面积；快速转换速度；静态状态下无电流消耗。

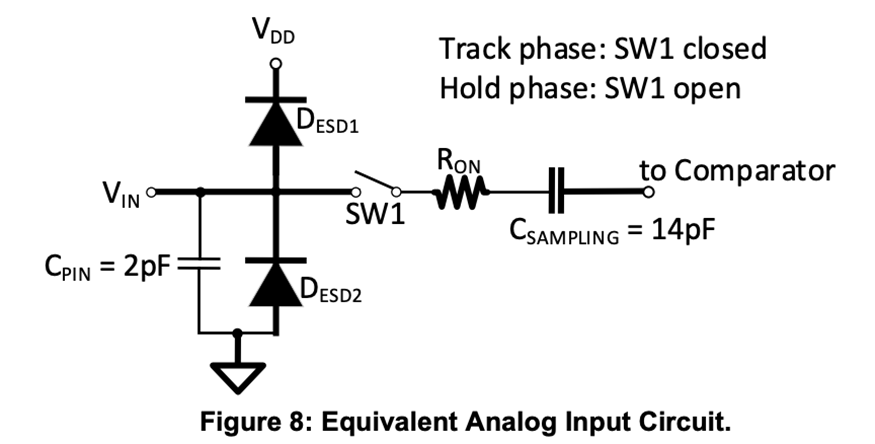

图中展示了 ADC 的 等效输入建模电路 ，用于理解采样瞬间信号的加载情况。
| 元件 | 描述 |
|---|---|
| D_ESD1, D_ESD2 | ESD 防护二极管，钳位输入在 GND−300mV 与 VDD+300mV 之间 |
| C_PIN = 2pF | 封装与管脚等效输入电容 |
| SW1 | Track-and-Hold 控制开关 |
| R_ON = 125Ω | Track/Hold 开关闭合后的等效导通电阻 |
| C_SAMPLING = 14pF | ADC 的内部采样保持电容，决定采样动态响应 |
| → Comparator | 比较器输入端，与 DAC 输出比较 |
上面这个小电容有些优点：
对 ADC 模拟带宽的提升
输入电容越小 → RC 充放电时间常数越小 → 模拟带宽越高
输入端等效电路是 信号源阻抗 R_source 和 C_PIN 构成低通滤波器，带宽大约为
当 C_PIN 从 10 pF 降到 2 pF 时，带宽提升 5 倍，可以更好地响应快速变化的信号；对高速 ADC（特别是采样频率在 MHz 级）很重要，否则高频分量会被输入 RC 滤掉。
降低采样瞬间的kickback 电压
SAR ADC 在采样瞬间，SW1 闭合 → C_sampling**（14 pF）瞬时充电**，会把输入信号拉动一个小幅度的电压跳变，这就是 kickback。
C_PIN 越大，这个跳变幅度越大，因为它与 C_sampling 之间存在电荷共享；小的 C_PIN 意味着前级驱动器不需要快速补偿大电流，减轻前级运放带宽与驱动能力的要求，尤其在多通道复用时好处更明显。
静态功耗更低
小电容在静态时几乎没有额外漏电消耗，结合电容分布式 DAC 架构的 SAR ADC，在静态状态下功耗非常低。
设计上的权衡
虽然小 C_PIN 带来高带宽与低 kickback，但它也减少了对高频干扰的自然滤波作用，可能增加 EMI/噪声的进入机会，因此 PCB 端仍需合适的 RC 滤波器或前端缓冲；对高阻抗信号源来说，小电容意味着采样瞬间电压会被拉动得更明显，所以通常搭配低输出阻抗的缓冲运放。
仿真是数据比较夸张的，为了好看：
这个仿真直观看出了小输入电容的好处：
小 C_PIN（2 pF）
带宽高（≈ 796 MHz）；Kickback 电压小（≈ 125 mV）；恢复速度快，对前级运放带宽要求低
大 C_PIN（10 pF）
带宽低（≈ 159 MHz）；Kickback 电压大（≈ 417 mV）；恢复慢，对前级运放瞬态响应要求高
这解释了为什么高速 ADC 会尽量把 C_PIN 设计得很小，从而减少前端驱动负担并提升高频性能。
Track Phase （采样） ：
SW1 闭合，VIN → C_SAMPLING；信号通过 R_ON 给 C_SAMPLING 充电；形成 RC 延迟 τ = R_ON × (C_PIN + C_SAMPLING) ；
影响采样带宽。
Hold Phase （保持） ：
SW1 断开，电容保持采样电压；SAR 开始逐位逼近。
在 对 SNR / THD / 谐波失真 敏感的应用中 ，建议注意以下事项：
因为存在 R_ON = 125Ω 和 C_TOTAL ≈ 16pF，所以：输入源阻抗必须远低于 1kΩ，最好 < 100Ω；否则 RC 充电不完全，采样误差增大。
等效带宽限制：
前级：使用低阻抗缓冲驱动器，如：运放缓冲器。

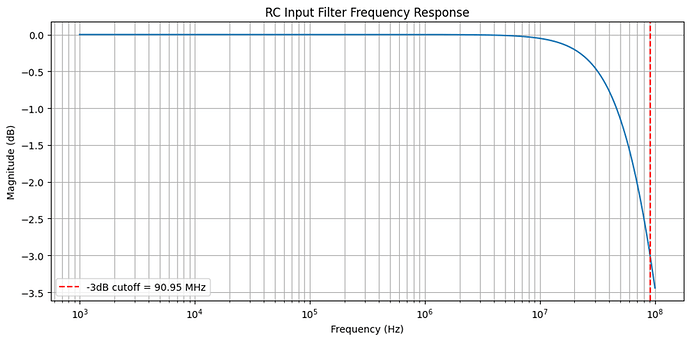

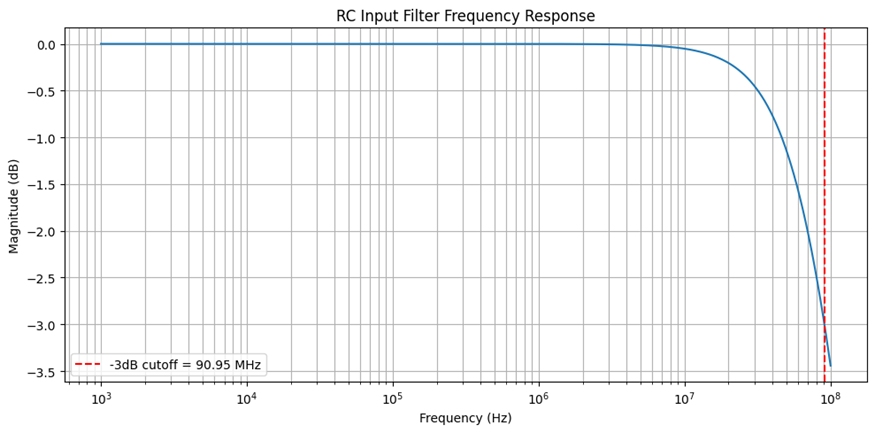

上图展示了 ADC 前端输入通路中由开关电阻 R_ON=125 Ω 和采样电容 C=14 “pF” 组成的一阶 RC 低通滤波器的幅频响应：
截止频率（-3 dB 点）为约 90.95 MHz，见红色虚线标注；在高于该频率的信号将显著衰减，这有助于抑制高频噪声和混叠（aliasing）信号。
（接下来要开始调试了，喘口气再写）
