1 上一帖完成了芯片的焊接，但是始终无法启动DC-DC变换，输出电压轨不是预计的数值。
时间不大够，感觉还是很难的。因为在设计的过程中，有几个引脚的用法一直不大理解，而且手册里没有提到。如果是设计有问题就惨了，还需要重新修改设计并打板。

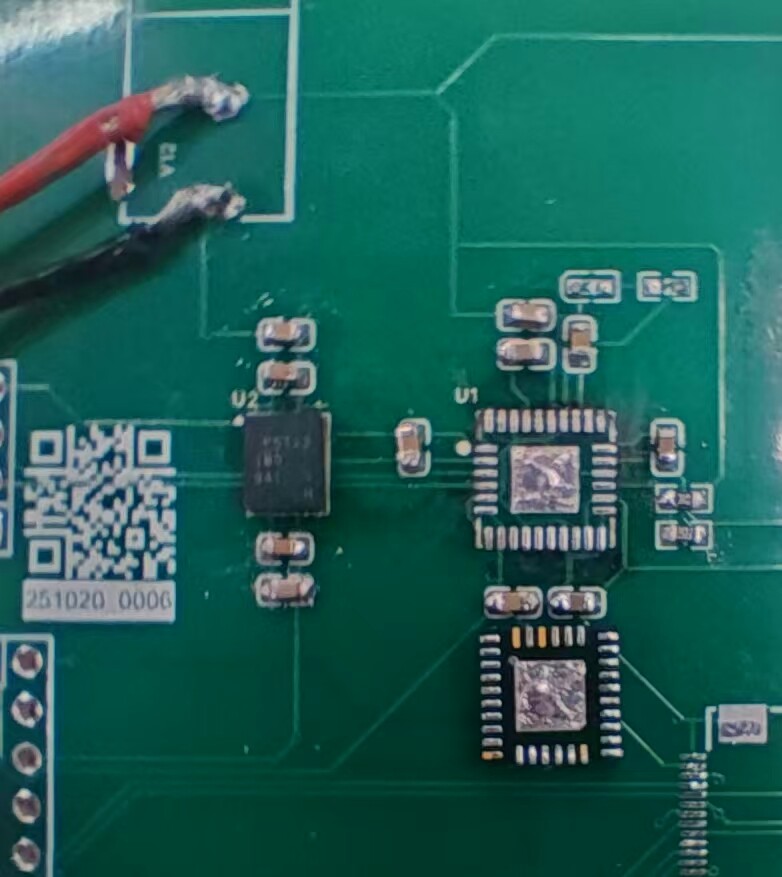

经过排查感觉设计没有大的问题，那么焊接的问题比较大。所以，拆下来一看，果然，如下图，有明显漏焊的地方。有些引脚完全没有着锡。
还是焊接的有些草率了，没有用定温焊接，全屏感觉不大行。
所以重新上·焊台，再回锅肉一下。因为上次时间控制的比较准，应该不会烧坏芯片。那么效果如何呢？

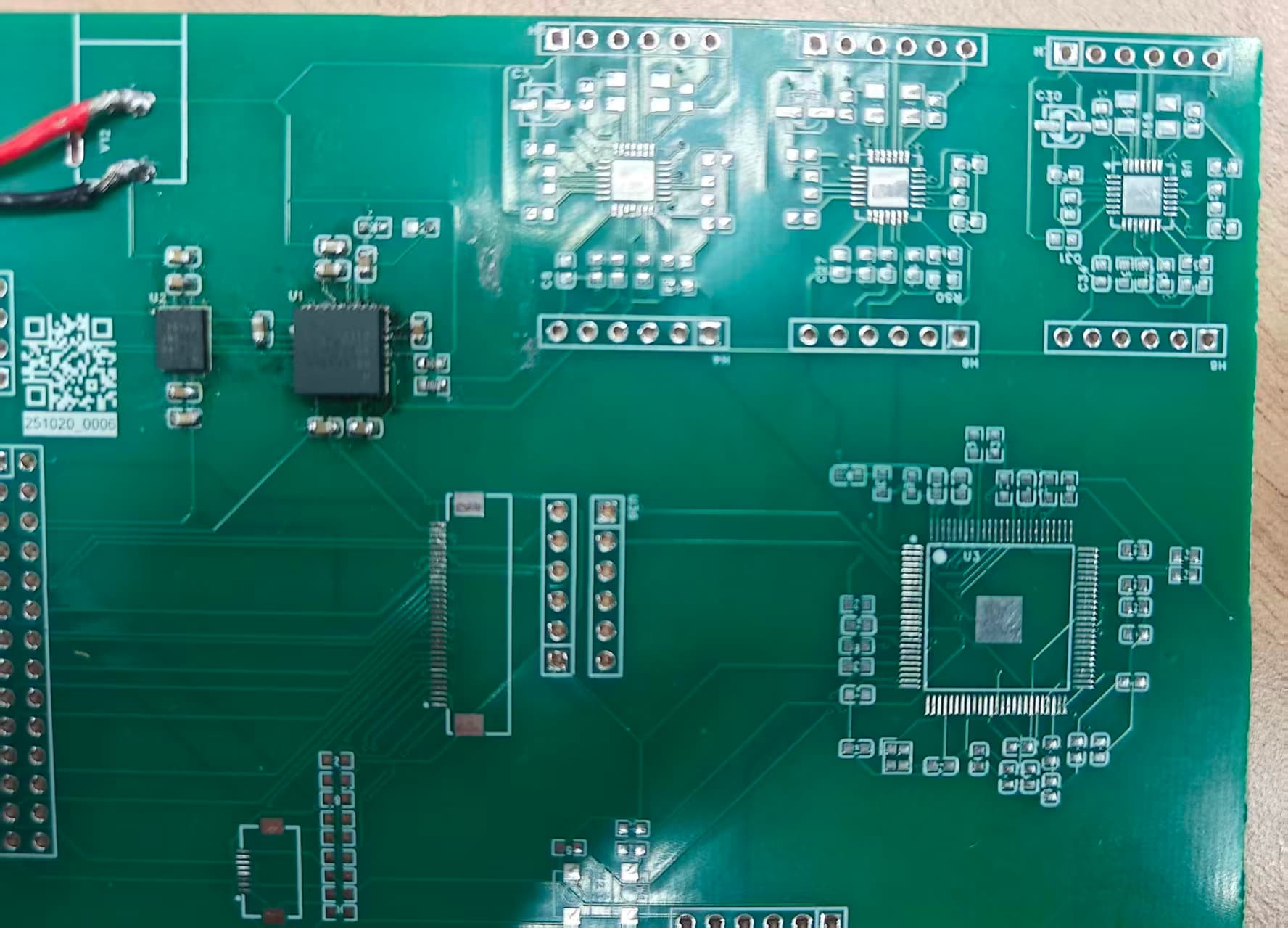

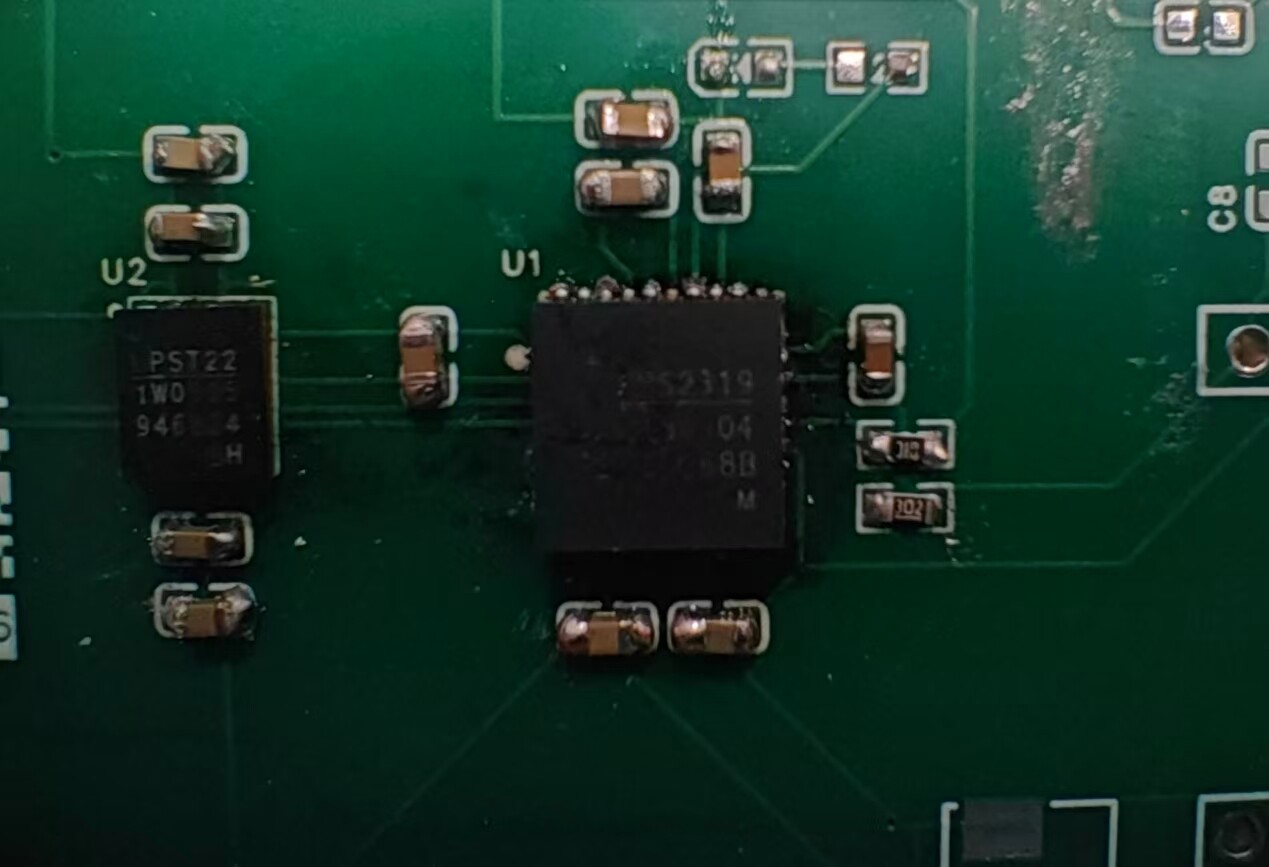

2 结果还是比较理想的。看起来比较充分，每个引脚都有均匀的焊点。虽然也不是理想状态，但明显是都焊上了。
微观看一下。
3 上电结果

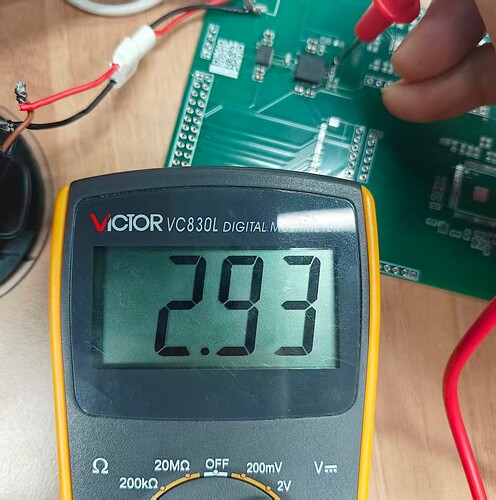

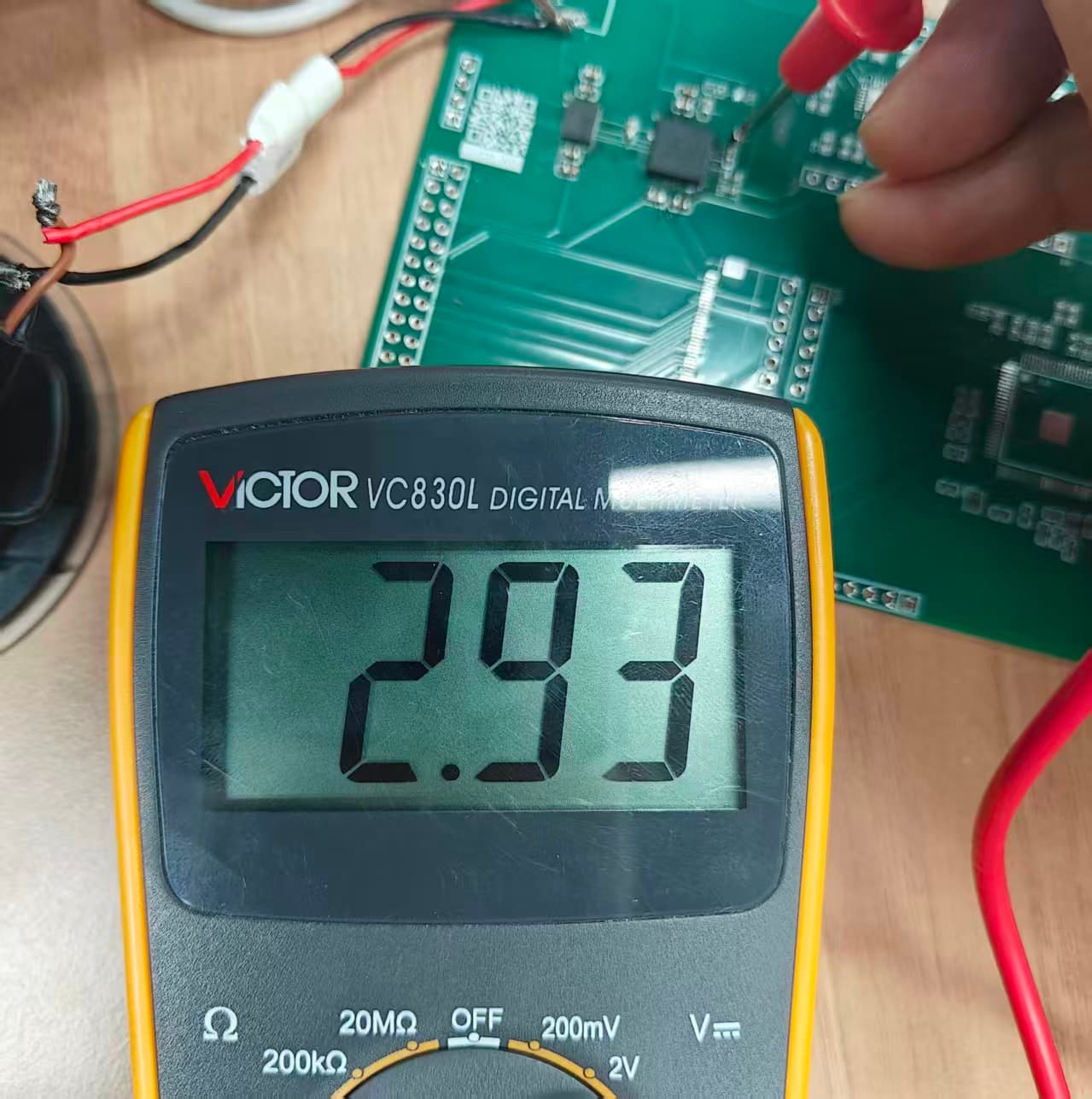

测量主要的电压轨2.93V

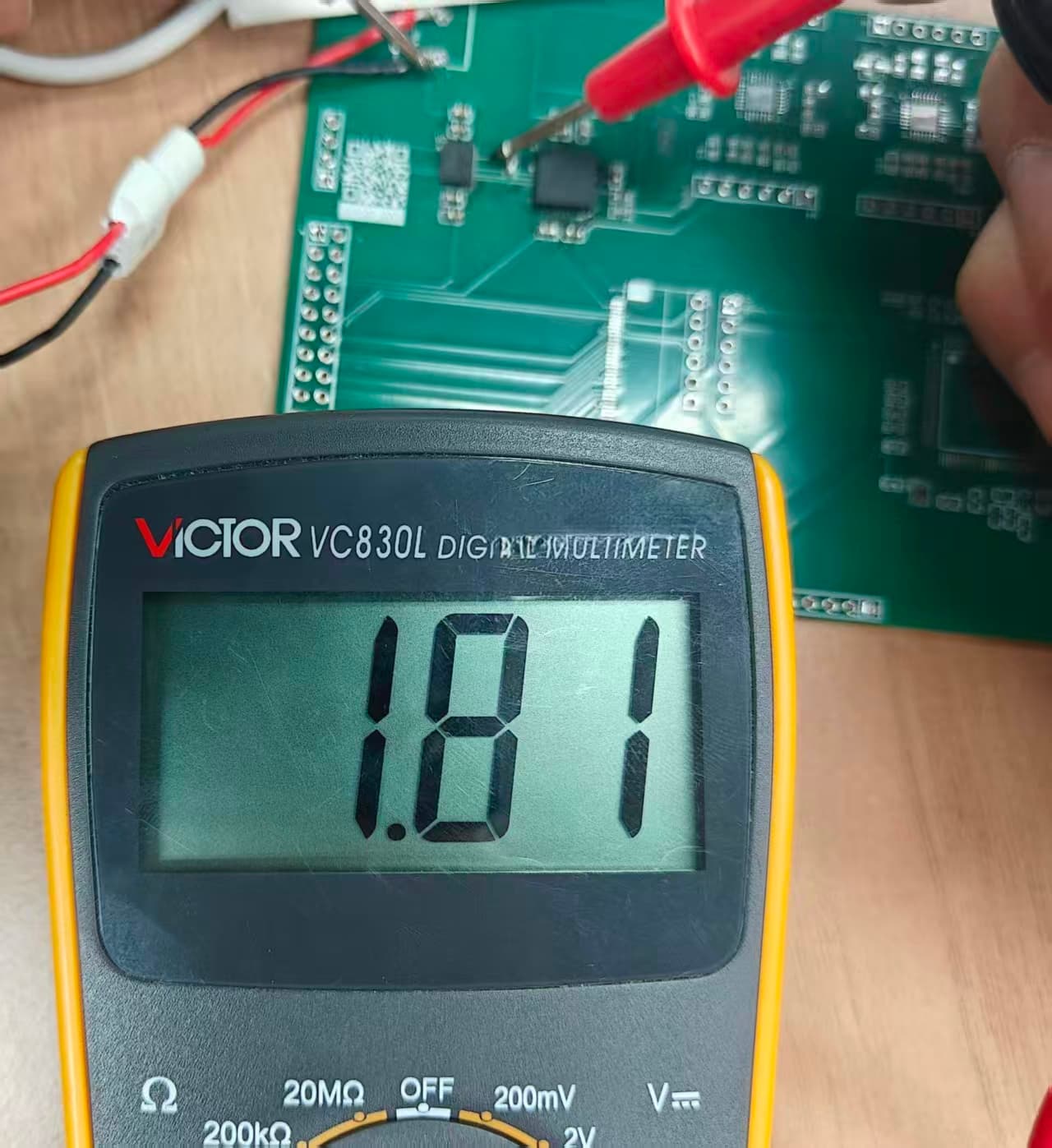

另一个1.81V

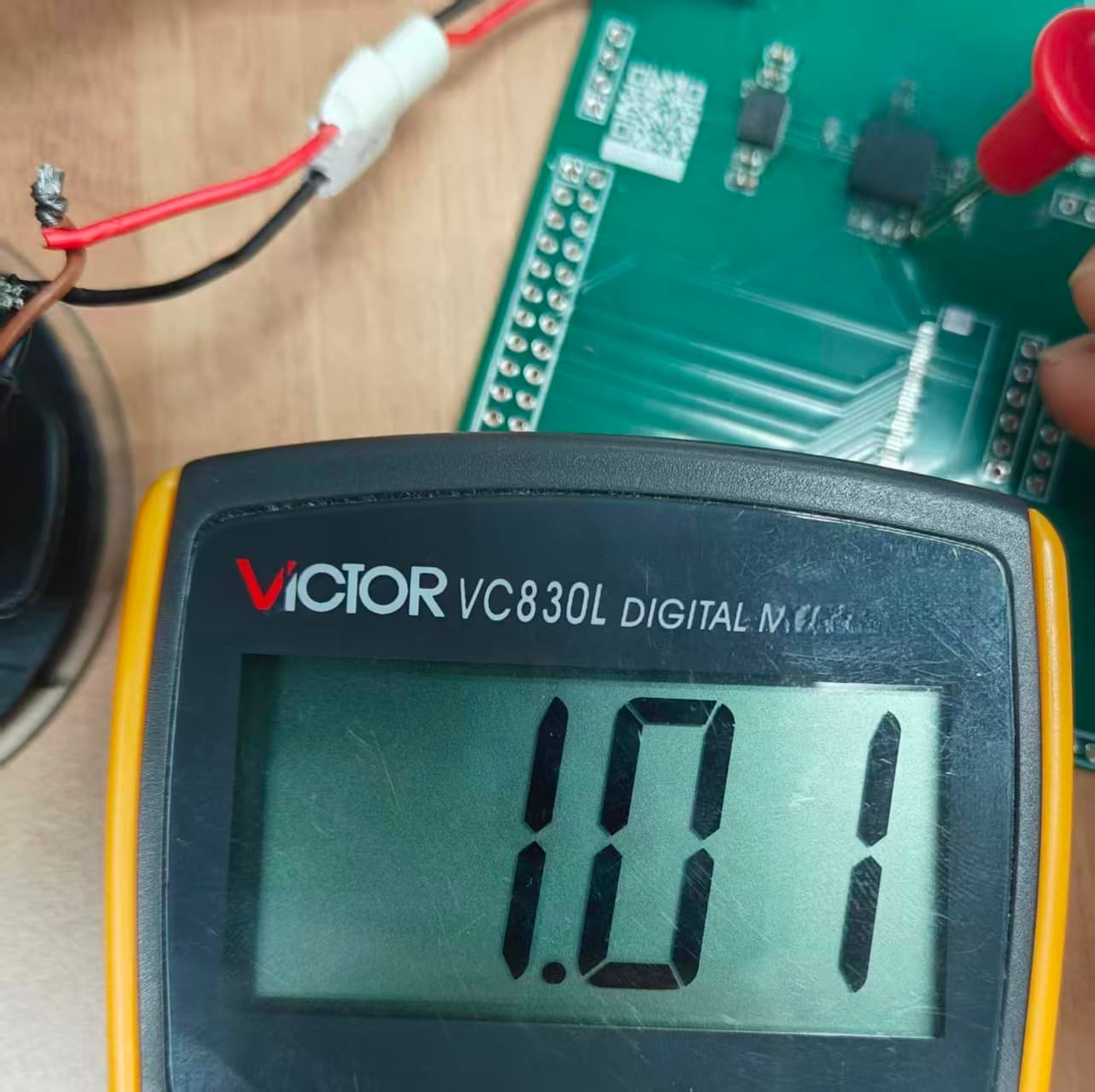

另一个1.01V，剩下的那个没有用到。
初步测量，完全符合最初的00000版本的四个电压轨的初始设定，几个测试点都符合预期。
首先是设计比较OK，能够满足要求。其次才是焊接的，勉强达到60分。
4 还是大意了。

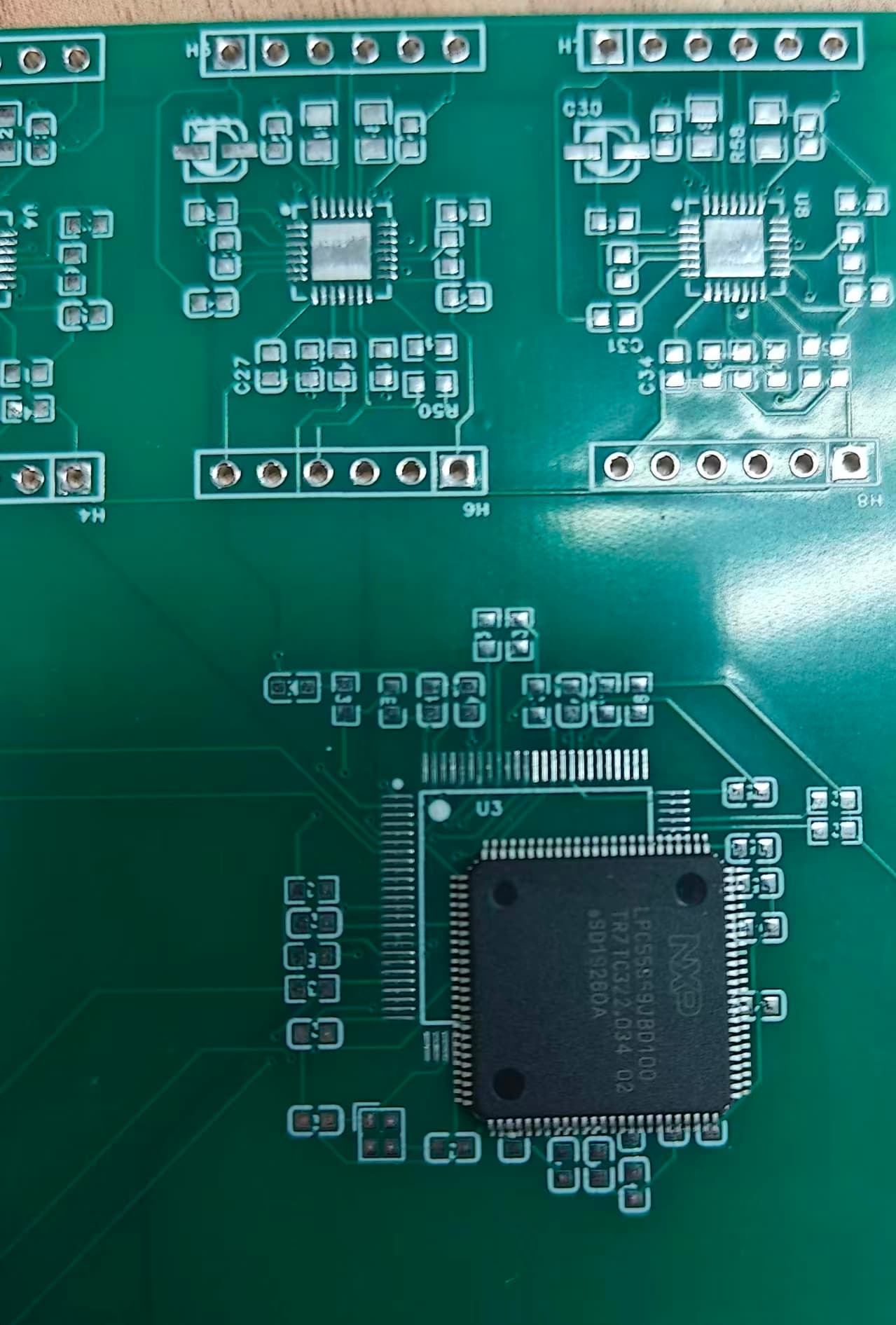

对准1号引脚，然后涂锡膏，上焊台。
结果，锡膏上多了，把相邻引脚都短接了。
不过，这种引脚用焊台就大材小用，一把老铁一拖就有了。明天找时间简单处理一下就好。
迄今为止，还算比较顺利。
5 几点问题。

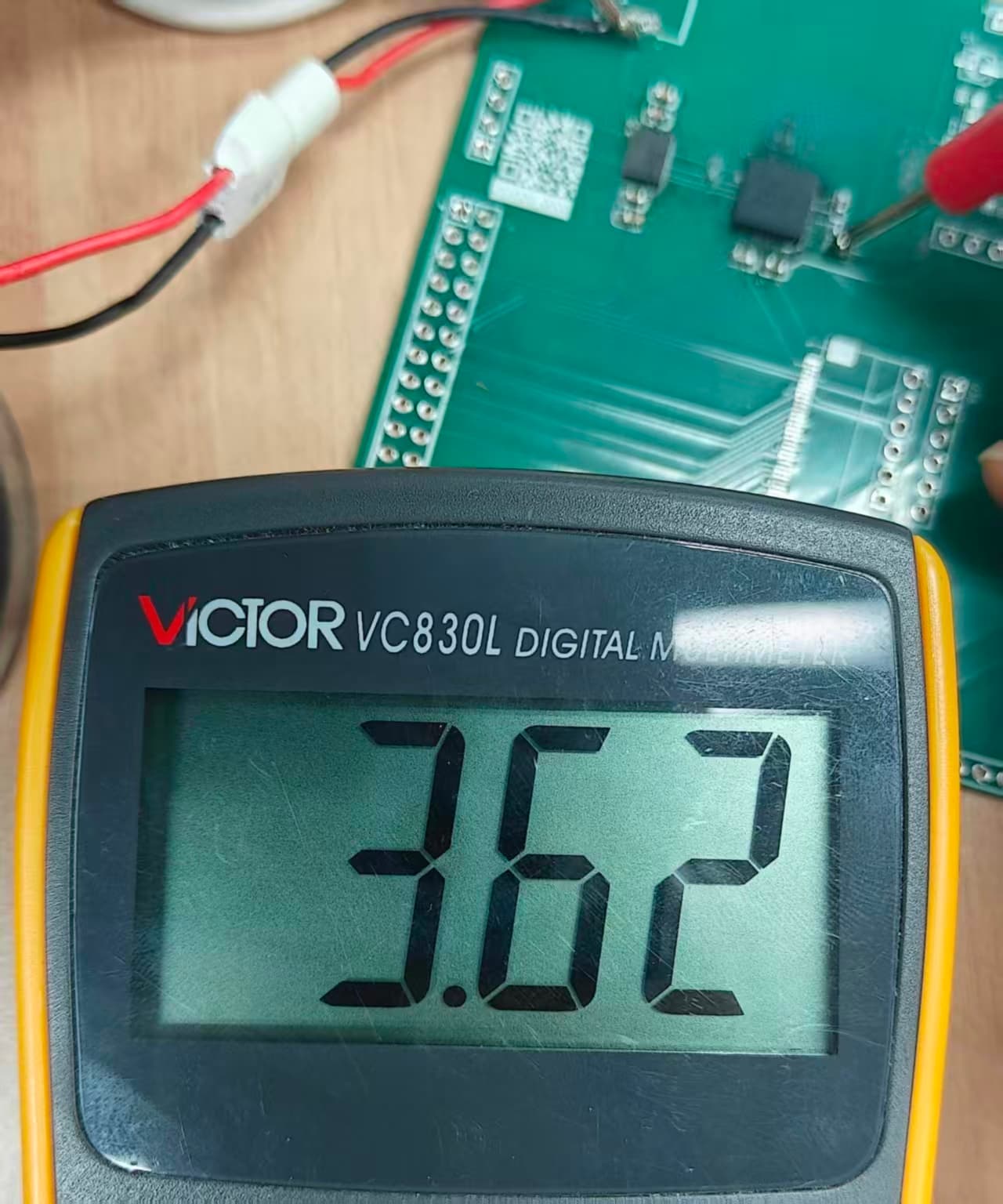

使能EN的电源问题。这个不大好说清楚，最好是采用内部的Vcc自己供电。但是，使能的顺序没有找到，这里是用从供电电压分压的方法来弄的。3.62V应该是正好在范围内。
其他还有几个问题，不过，看起来都解决了，所以才能正确启动。
这个启动的过程还是相对比较复杂的，有一个状态机来显示这个模式。等以后有时间再说了。
