MPS 最近出了一颗新品，怎么才看到呢！我也想赶紧搞了几颗；型号是MPM3572。
我觉得 MPS 回答了一个有趣的问题，在 2026，电源芯片如何去设计，或者是要有哪些特性。
这是什么好东西！
我们使用电源理想的样子是什么样？它有万能的输入范围，可以输出±电压，以及要原件少，最好就是两个线，输入输出；别的特性比如噪声低，体积小，最好再便宜点（
）。
参数大展宏图

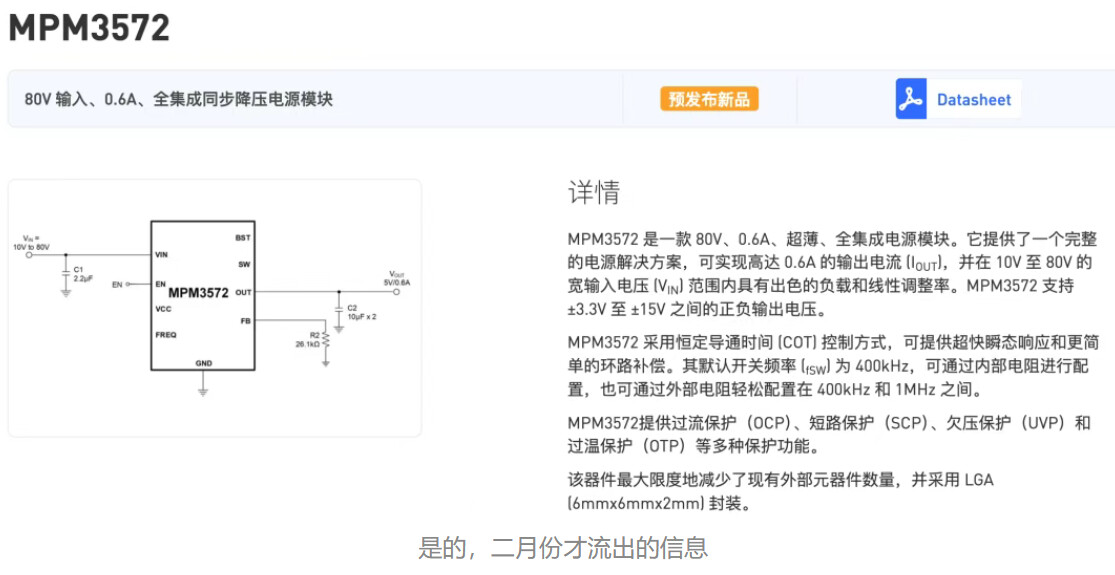

MPM3572 本质上是一颗面向高压输入、小电流辅助电源 场景的全集成同步降压电源模块（power module） 。它不是单纯一颗控制器，也不是单纯一颗 MOS 管，而是把开关电源里最核心的一部分都封进去了，用户外围只需要很少器件就能做出一个完整 DC-DC。

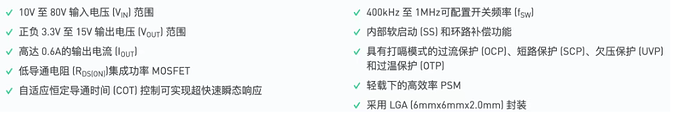

根据首页描述，它支持 10V 到 80V 输入 、最高 0.6A 输出 ，输出可以做成 ±3.3V 到 ±15V ，并且采用 COT（constant-on-time，恒定导通时间）控制 。
“适合从 24V / 48V / 60V 这类工业母线，直接降出 5V、12V、15V 或负电源的小功率高压 Buck 电源模块。”

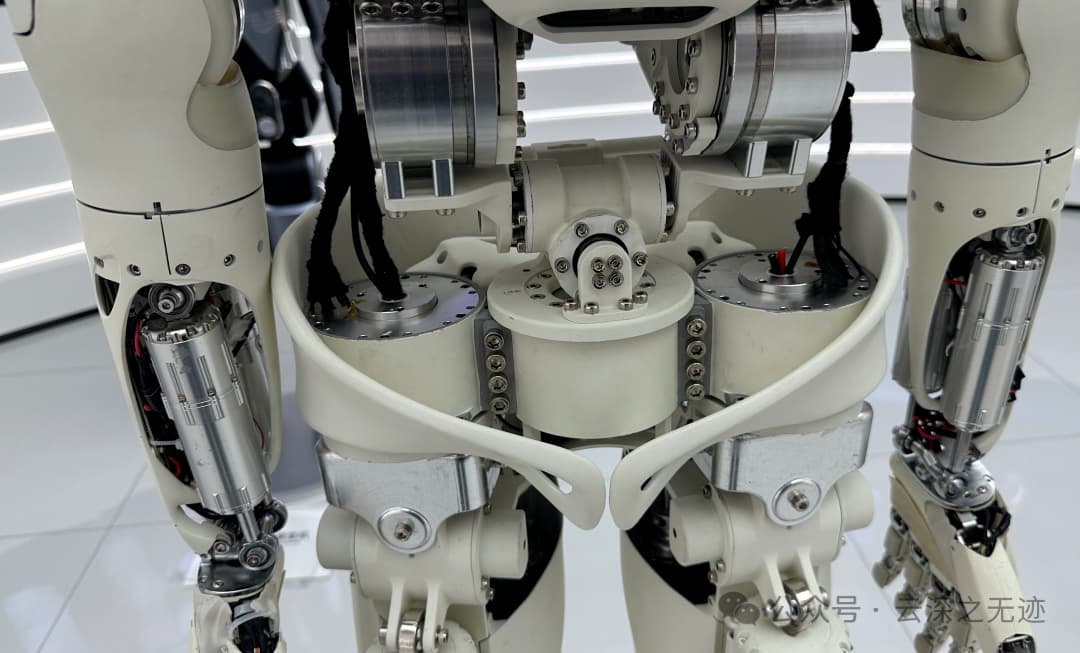

比如这种场景（展会上看到的大铁疙瘩），肯定是需要不少电源芯片的，那最好就是范围广，不需要来来回回的调整
它特别适合这些场景：工业设备内部辅助电源，传感器/运放供电，GaN 栅极驱动辅助电源，医疗、测试仪器里的小功率本地供电 ；也就是说，这颗芯片不是拿来带大负载的，不是 3A、5A 主电源那种路线，而是偏向高压输入 + 小电流 + 空间紧凑 + 简化设计 。
“Power Module”是什么意思，和普通 Buck 芯片有什么不同？
这里的关键词是 fully integrated power module ；这意味着它内部已经集成了很多通常需要自己设计的东西，比如：开关 MOSFET，驱动电路，补偿网络，软启动，部分反馈/前馈网络，自举电容内部 LDO 等 。
对于工程师来说，这有几个直接好处：
好处 1：设计门槛低
不用像传统 Buck 控制器那样自己选上下管、算补偿、调环路。
好处 2：面积小

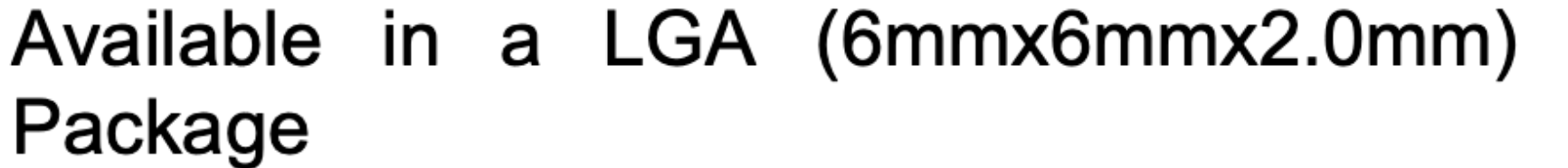

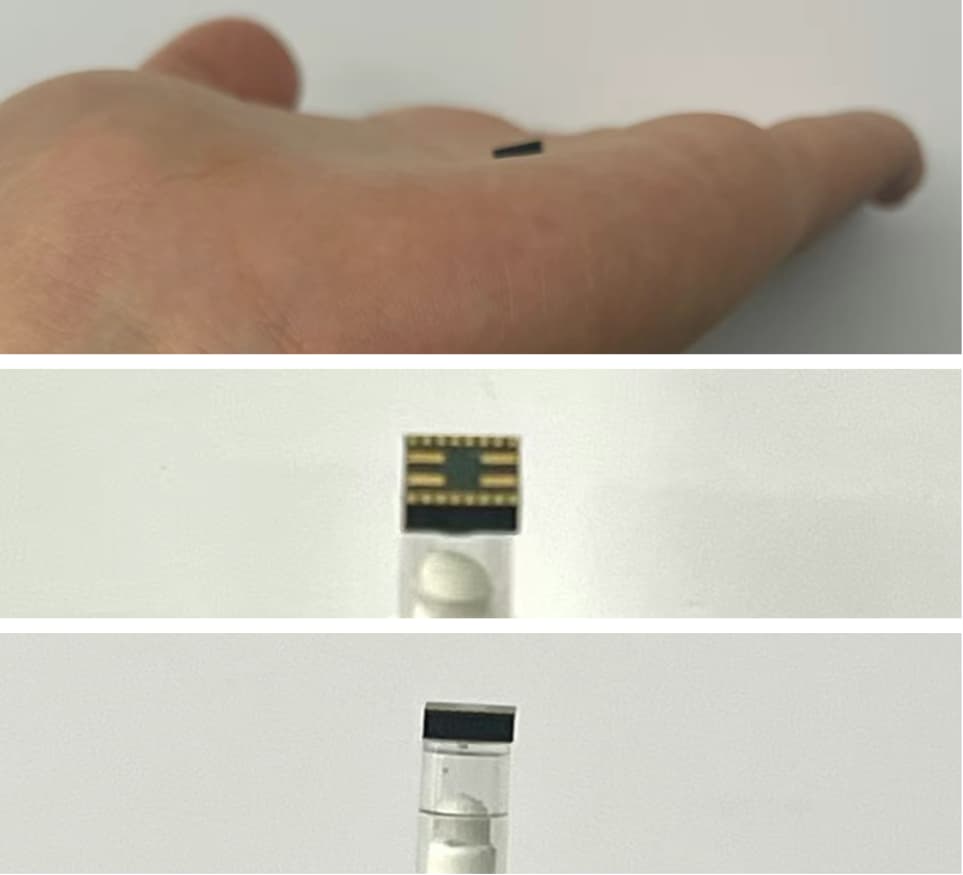

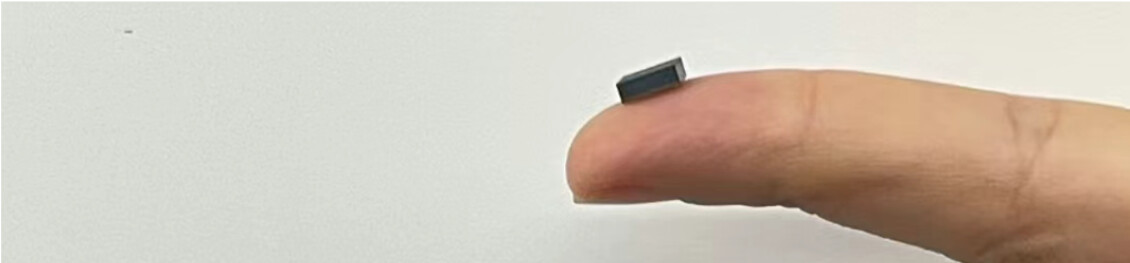

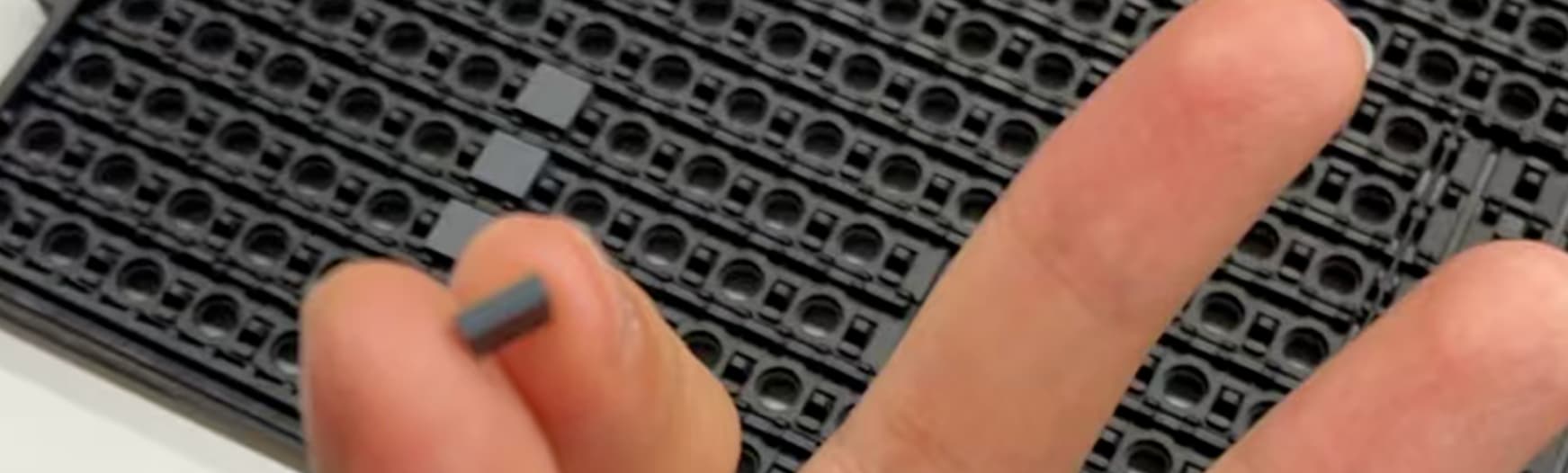

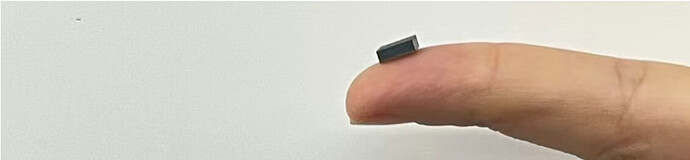

封装只有 6mm × 6mm × 2.0mm 的 LGA 。
好处 3：EMI/环路更容易控制
内部集成越多，高频大电流环路越短，一般越容易做稳定、通过测试。
好处 4：外围器件极少

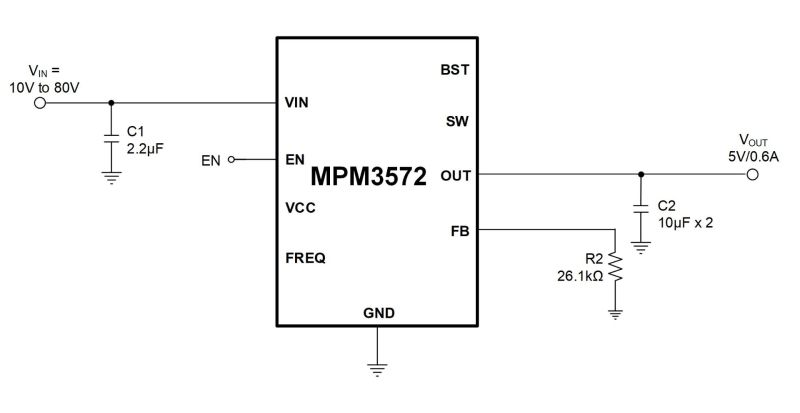

从首页典型应用图可以看出，外部主要就是：
输入去耦电容 C1，输出电容 C2，反馈电阻 R2，EN 控制，可选 FREQ 电阻；整体非常简洁。

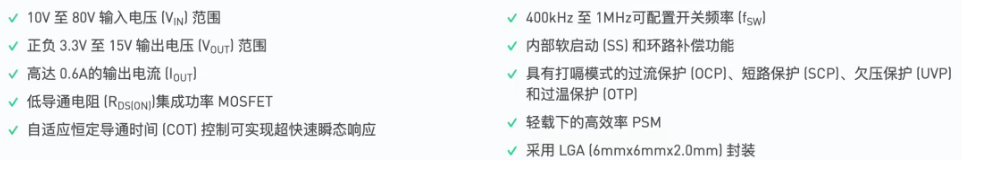

这颗芯片我最稀罕的参数有哪些？
输入电压范围：10V 到 80V
这是它最亮眼的地方。很多常见 Buck 只有 36V、40V、60V 输入上限，而这颗能到 80V ；这意味着它可以直接挂在很多工业总线上，例如：12V/24V 工业系统，48V 通信/工业母线，有一定浪涌余量的高压直流母线。
绝对最大额定值里，VIN/EN 甚至写到了 -0.3V 到 +90V ，但那只是“不能超过”的极限，不是建议长期工作点。
推荐工作条件仍然是 10V 到 80V 。
输出范围：±3.3V 到 ±15V
这个很有意思。文档明确说它支持正输出和负输出 ，范围从 +/-3.3V 到 +/-15V 。
这说明它不只是常规 Buck 输出正压，还能通过特定拓扑/接法实现负电源输出 。这对一些场景很有价值：给运放提供 ±12V、±15V，传感器模拟前端需要双电源，某些驱动器/偏置电路需要负压。
不过要注意，文档这几页里只给了非常简要的说明，没有展开负输出的具体接法，所以如果后续想真正用它做负压，
必须看完整 datasheet 的 operation/application 部分，等完整的手册喽～。
输出电流：最高 0.6A
它最多输出 0.6A ；这说明它的定位是，不是大功率主电源而是中小功率辅助供电，更适合给控制板、模拟板、驱动前端供电。
比如：
5V / 0.6A = 3W
12V / 0.6A = 7.2W
15V / 0.6A = 9W
但真实上限还会受散热影响，不一定在所有输入输出条件下都能满 0.6A 连续带载。
开关频率：默认 400kHz，可调到 1MHz
文档说明默认开关频率是 400kHz ，由内部电阻设定；也可以通过 FREQ 引脚外接电阻，调到 400kHz ~ 1MHz 。
这个参数的工程意义很大：
低频一些（如 400kHz） ：效率通常更好，开关损耗更低
高频一些（如 1MHz） ：输出滤波器可更小，响应更快，但损耗更高
如果做的是：空间紧凑的小模块，想减小输出滤波体积 → 可以考虑高一些频率；如果输入电压很高、希望效率优先、温升低 → 通常先从 400kHz 起步更稳妥。
控制方式：COT（恒定导通时间）
这颗芯片采用 constant-on-time control ；这个控制方式的几个典型特点是：瞬态响应快，环路补偿简单，对负载突变反应灵敏；缺点是，频率可能不是像固定频率 PWM 那样绝对恒定，对输出电容 ESR、布局、噪声耦合会有一定敏感性，EMI 频谱形态可能和经典固定频率 PWM 不一样。（文档也直接强调它有 ultra-fast transient response 和 simple loop compensation ）。
所以，如果做：数字板辅助电源，模拟板局部供电，负载变化较快的小功率供电，这个COT 是很有吸引力的。
效率图怎么理解？

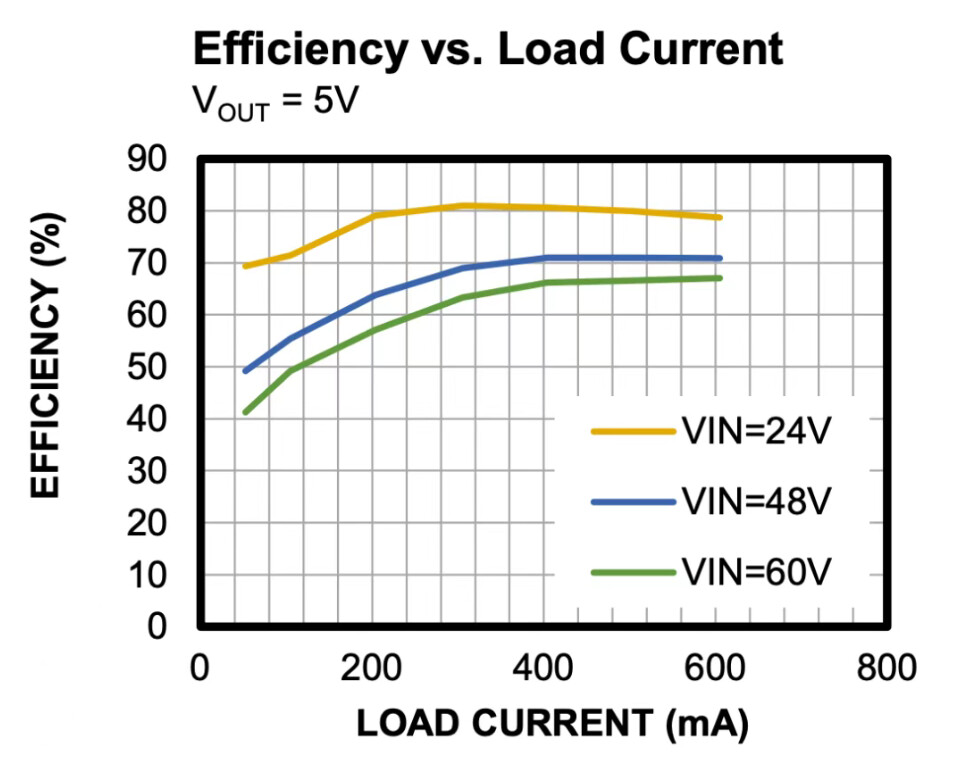

首页有一个 Efficiency vs. Load Current 曲线，条件是 VOUT = 5V ，输入分别是 24V、48V、60V 。
从图上可以读出一个定性结论：在较小电流到中等电流范围，效率逐步提升，输入电压越高，效率会略受影响，满载附近效率大约在中高 70% 到 80% 多这个量级（从图形大致判断）。
这其实很正常，因为：输入电压高，降压比更大，开关损耗、驱动损耗、死区损耗等相对更明显，这又是一个小电流高压模块，不是追求大电流极致效率的产品。
所以对它的期待应该是：“它的核心价值首先是高压输入、集成度、易用性，不是极限效率。”
如果是从 48V 或 60V 母线给小模拟板、控制板供电，这样的效率通常是能接受的；但若想从 60V 给较大功率负载高效供电，就不该选它这种 0.6A 模块。
轻载高效率 PSM 是什么意思？
特性里写了 High Efficiency PSM in Light Load 。
这通常意味着在轻载时，它可能进入类似跳脉冲、省电模式，以减少开关损耗，提高待机效率；这很适合：系统大多数时候是待机/轻载，只有偶尔工作在较大负载，希望整机空载发热低。
但对模拟/低噪声系统要注意：PSM 虽然提升轻载效率，但轻载纹波和频谱可能更复杂；如果后级是：高精度 ADC 参考，超低噪声运放前端，敏感模拟传感器供电。
那就要认真评估：轻载是否会进入跳脉冲，纹波频谱是否影响模拟性能，是否需要后级再加 LDO / RC / π 滤波。

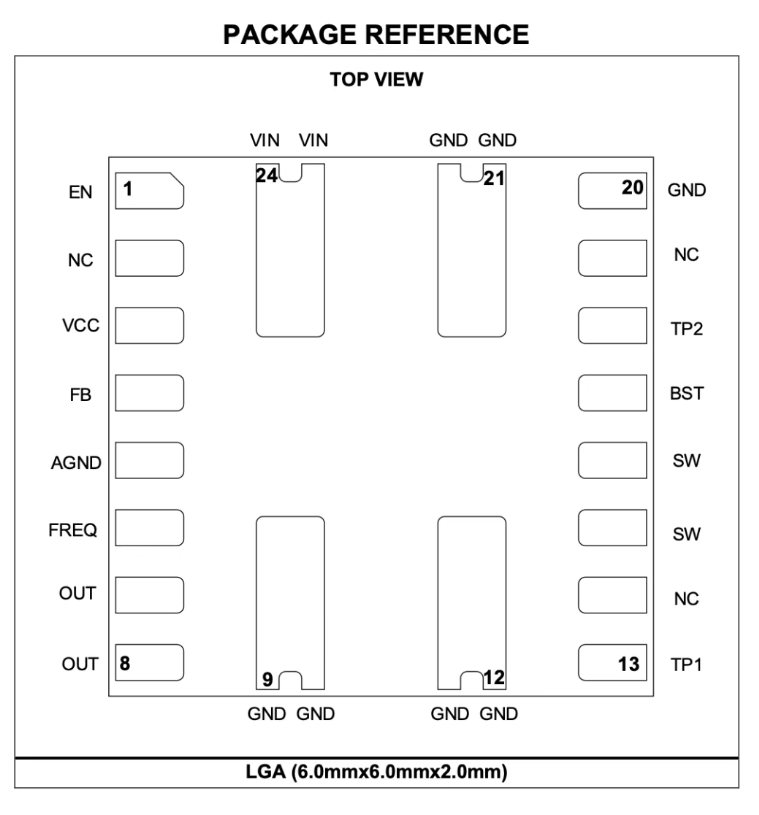

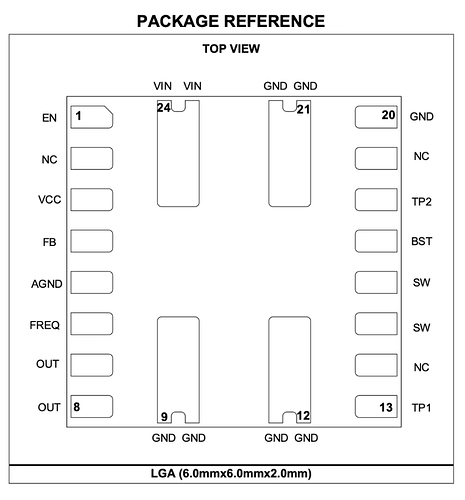

封装
从这个图可以看出几个布局要点：VIN 和 GND 在一侧聚集，适合把输入电容直接贴近放置，减小输入高频环路。
OUT 在另一侧，便于输出电容和负载从输出侧拉走。
SW/BST 在中间区域，说明这些高速开关节点基本被模块内部封装管理。
后记
芯片和适合做24V/48V/60V 母线转 5V/12V/15V 小功率电源，比如工业控制板、IO 模块、传感器模块；给运放、传感器、驱动辅助电源供电。
文档也明确点了 Sensors, Op-Amp Power 。
空间很小、希望少外围件，它的价值非常大；需要负电源，它支持负输出，这点挺有吸引力。
当然了0.6A 上限决定了它不是系统主供电核心；还有它是开关电源模块，不是超低噪声 LDO；若后面接高精度 ADC、超低噪声前端，通常还需要二级净化。
高压总线（24V/48V/60V） → MPM3572 先粗降压 → 后级 LDO / RC / π 滤波做净化 → 敏感模拟负载
比如：48V → MPM3572 → 12V；12V → 低噪声 LDO → 5V 模拟
12V → 运放双电源生成，或直接用其负输出能力做 -12V 辅助轨
这个用法通常比“直接把它当最终超干净模拟电源”更合理；所以它特别适合你在工业/测试/模拟辅助电源系统里，作为“前级高压降压模块”使用。
