【2026 机器人模块大赛】4 +基于MPS的智能家居六能交互机器人+第一版PCB测试

【2026 机器人模块大赛】+基于MPS的智能家居六能交互机器人+第一版PCB测试

一、PCB打板回来

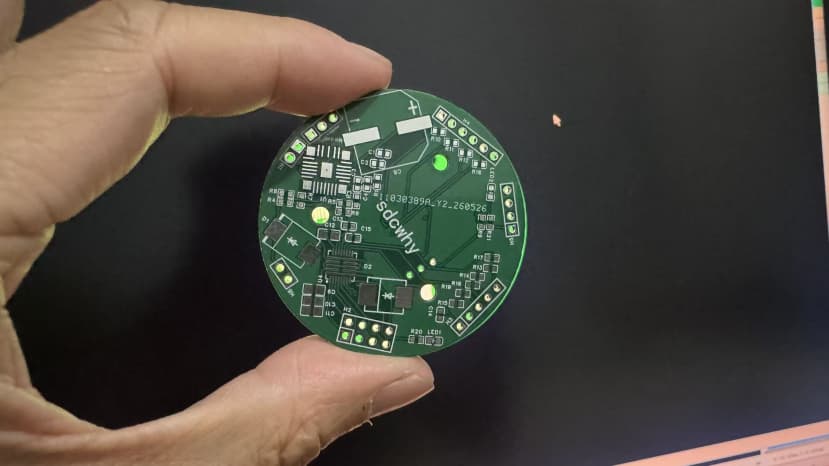

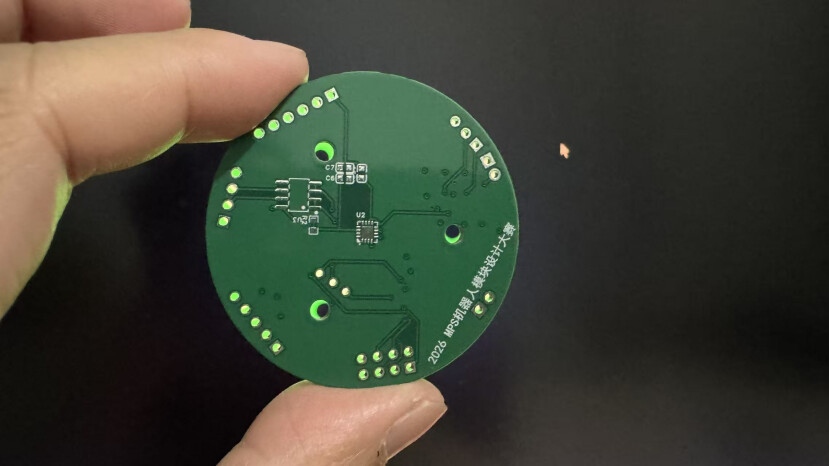

纯小白一个,第一次设计PCB问题百出,让大家见笑了!第一次打的版选的4层,内一GND,内二电源,4层全部铺铜,PCB打板回来后,测量输入、输出的电压和GND都是短路状态,到底是哪问题导致的短路?也不清楚,由于当时用浏览器的EDA画的PCB,浏览器出现bug最终的工程文件没有保存,现在只有打印PCB的zip文件,布完线的工程文件没有!反转就是不能用

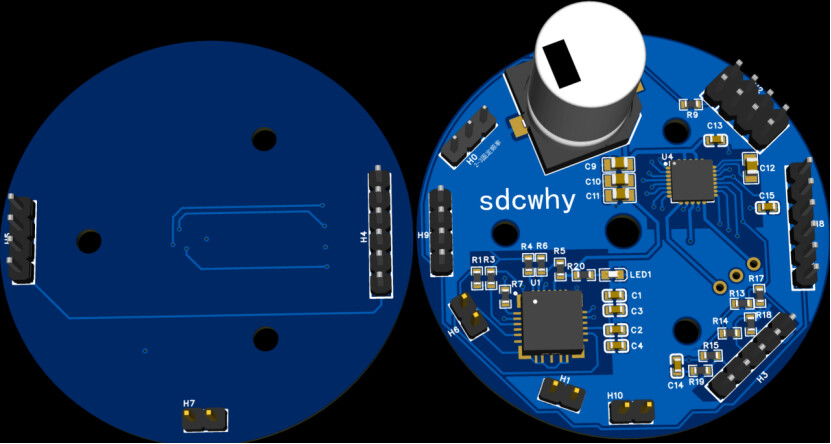

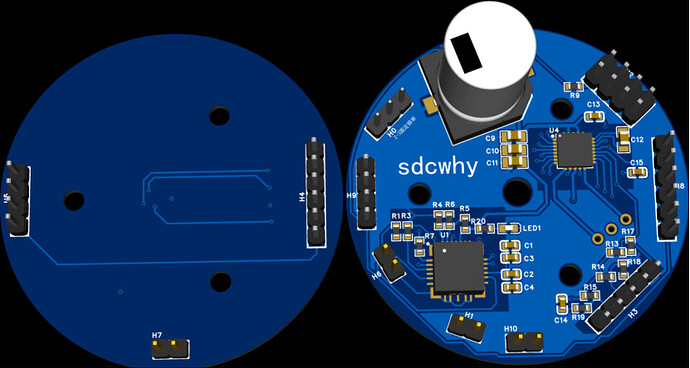

这个是第二次打的板,第一次的发现不能用后紧急画了一个2层的,抢工期,还是很多问题:比如又少画个VCC端的1uF电容,还有电源铺铜不够,还有好多,感谢大佬们指正,不断改进中,不过这次能用了!先测试用着吧

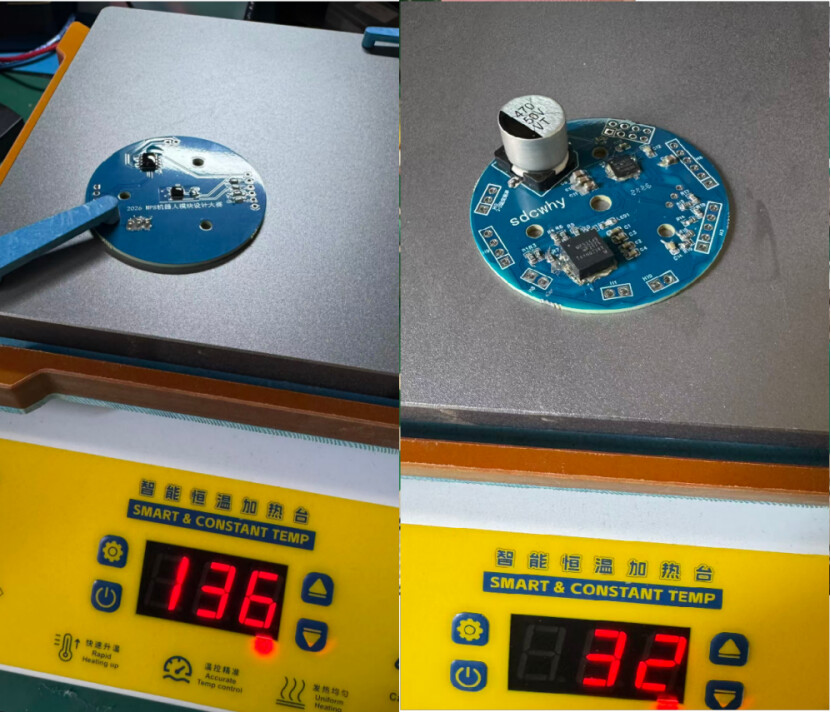

焊接器件

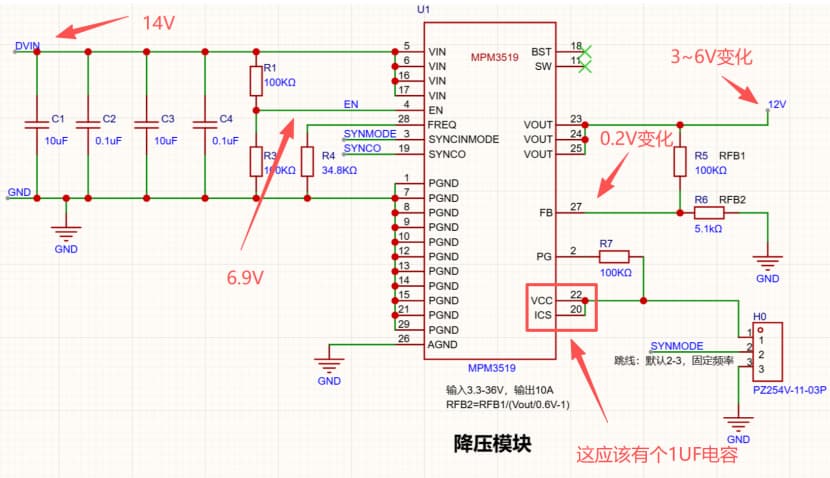

测试!不过这块板子,这个MPM3519,我设置的输出12V,但是现在输出3-6V变化,反馈电压基准FB手册写着0.6V,但现在0.2V上下变化,最终在群友的帮助下,发现少花一个1uF电容,加上就好了!

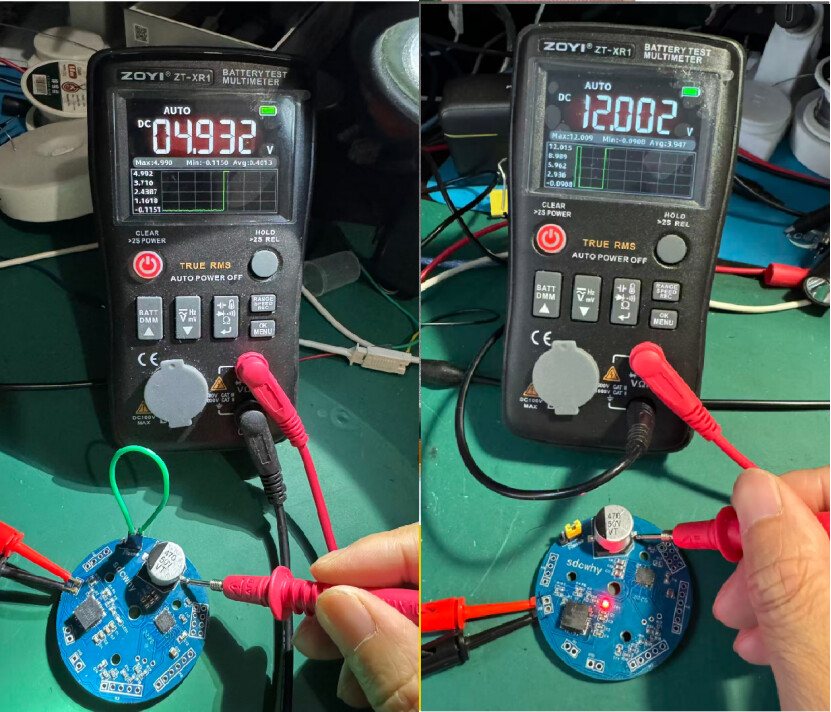

增加电容前和增加电容后

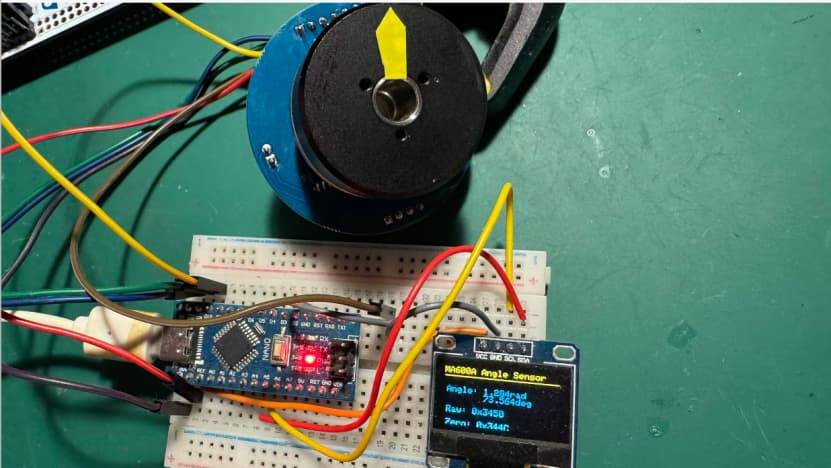

测试MA600A读取数据,本次大赛鼓励借助AI工具,我的程序部分基本借助AI完成

用AI封装的MA600A的SPI库文件

#ifndef MA600A_SPI_H
#define MA600A_SPI_H
#include <stdint.h>
#include <stdbool.h>
#ifdef \__cplusplus
extern “C” {
#endif
// 错误代码枚举
typedef enum {
MA600A_SUCCESS = 0,
MA600A_ERROR_INVALID_PARAM,
MA600A_ERROR_COMM
} ma600a_error_t;
// 多圈/速度模式选择
typedef enum {
MA600A_MTSP_MULTITURN = 0,  // 多圈计数模式
MA600A_MTSP_SPEED = 1       // 速度模式
} ma600a_mtsp_mode_t;
// MA600A设备结构体
typedef struct {
void (\*spi_transfer)(uint8_t \*tx_data, uint8_t \*rx_data, uint16_t length);
void (\*chip_select)(bool state);
void (\*delay_us)(uint32_t us);
uint8_t device_count;  // 菊花链中的设备数量
} ma600a_t;
// 函数声明
ma600a_error_t ma600a_init(ma600a_t *device,
void (spi_transfer)(uint8_t*, uint8_t, uint16_t),
void (\*chip_select)(bool),
void (\*delay_us)(uint32_t),
uint8_t device_count);
ma600a_error_t ma600a_read_angle(ma600a_t \*device, float \*angle_deg);
ma600a_error_t ma600a_read_multiturn_speed(ma600a_t \*device,
ma600a_mtsp_mode_t mtsp_mode,
float \*angle_deg,
int32_t \*value);
ma600a_error_t ma600a_read_register(ma600a_t \*device, uint8_t reg_addr, uint8_t \*reg_value);
ma600a_error_t ma600a_write_register(ma600a_t \*device, uint8_t reg_addr, uint8_t reg_value);
#ifdef \__cplusplus
}
#endif
#endif // MA600A_SPI_H

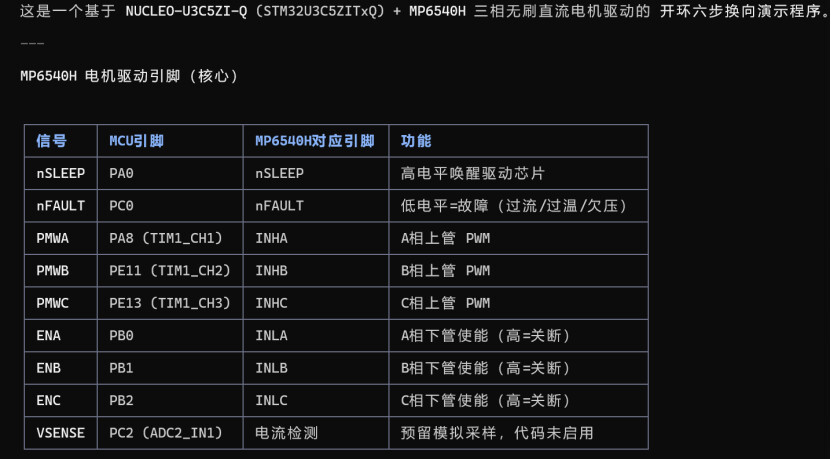

使用NUCLEO-U3C5ZI-Q - 当主控发送PMW信号,控制MP6540H

展示动画
d5f01cf8-5079-49de-a799-4db685a2d7f1

二、总结

PCB设计需要各种经验,需要好好学习资料,有点太鲁莽了,而且看资料画图也不认真,竟然能把手册里的电容画丢!其他问题还请大佬进行指点迷津,先谢谢了!

三、下一步计划

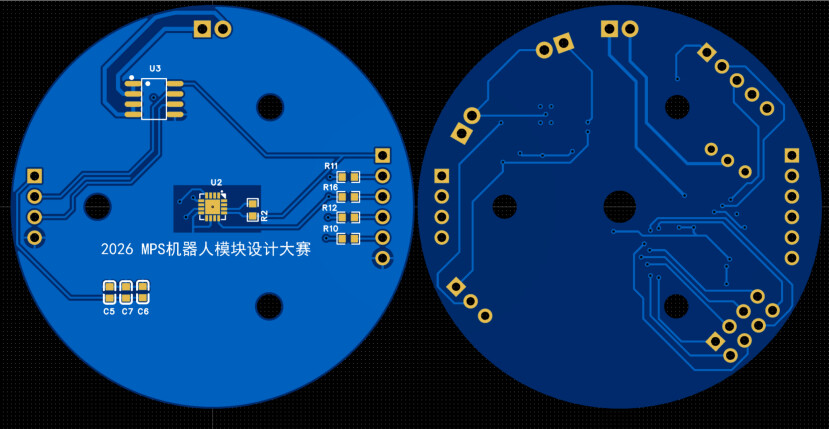

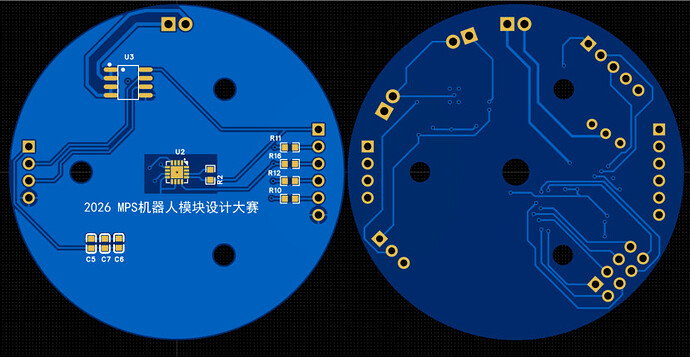

这个板子太大太丑了,而且是两块板,测试方便!第三天我又画了一个小的,和电机直径一样的,单块板的,继续测试看看能不能使用吧!

1 个赞

短路怕不是 四层板过孔没处理好, 跟GND覆铜短上了吧.

非常有可能,所以我这个外行第二次打的板直接没敢铺铜 :sweat_smile:,还好电流小,也没啥高速信号,测试着能用

调试过程非常典型,尤其是通过补全VCC引脚的1uF电容解决了MPM3519输出不稳的问题。这揭示了DC-DC芯片设计中一个常被忽视的关键点:VCC引脚不仅是电源,更是内部驱动电路的独立供电源。缺少旁路电容会导致驱动电压波动,使内部MOSFET无法完全导通,从而引发输出电压异常。

针对你第一次4层板出现的短路问题,这通常是过孔与铺铜处理不当导致的。建议后续设计时,在EDA软件中利用“设计规则检查”(DRC)功能来提前发现此类隐患。

下一步计划将板子做小并与电机同径,这个思路很好。届时需要重点关注大电流路径的走线宽度和散热设计,确保在高功率密度下依然稳定可靠。

感谢大佬指点

从4层板短路到2层板补电容,再到用AI写底层驱动,楼主这学习能力和动手能力必须点赞!FB引脚电压不稳确实是电源设计里常见的坑,手册细节太重要了。第三版“电机同尺寸”的单板设计非常硬核,期待后续更新,祝在MPS机器人模块大赛中取得好成绩!
