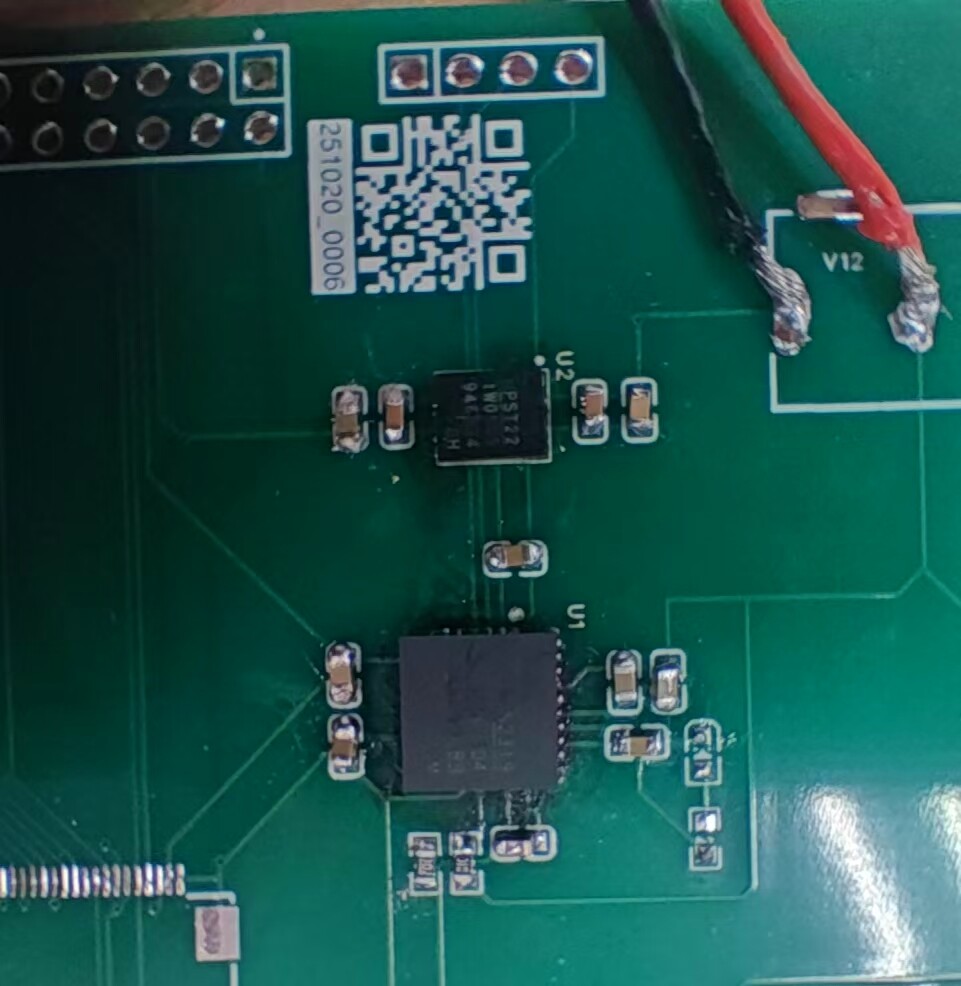

1 按照前面的步骤，先把电源部分焊接好。后续主要是周边的电感，很快就完成了
MPS的这款芯片，周边设备精简，动力强劲。在焊接电源插头以前，先用导线临时测试一下。
2 因为选择的是000000序号的芯片，因此，这个系列的电压需要自定义配置。不同于其他的序号，可以通过外部的分压电阻调整输出电压。这个芯片，需要一个外置的i2c接口，才能正确接入。在设计的时候，把I2c接口引出在板子的边缘了，连接好就可以的。

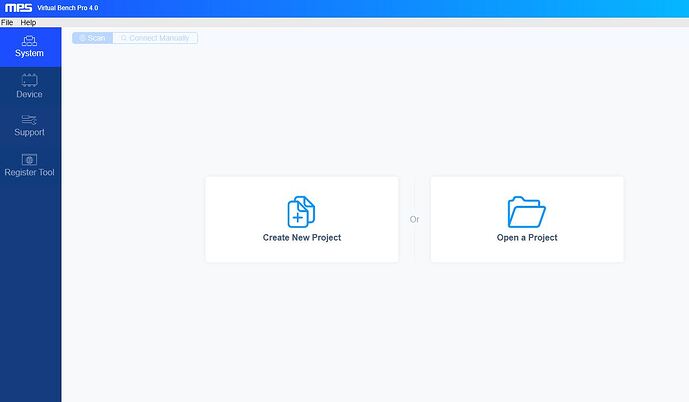

正确使用这次工具，需要MPS配套一个USB转i2c转换器，才能和电脑连接

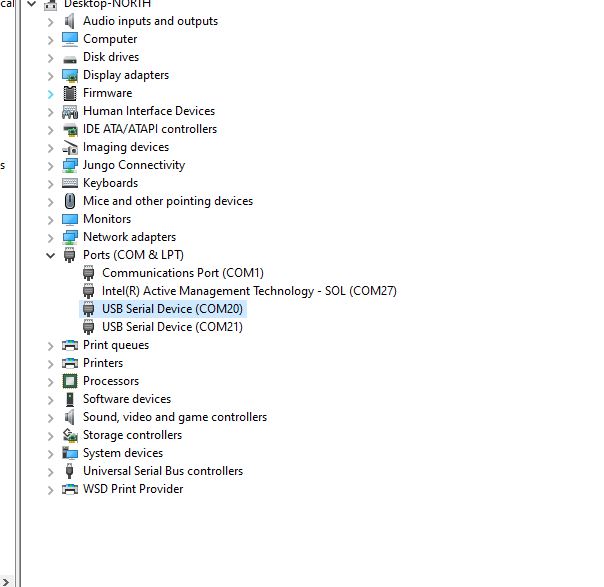

因为不能及时找到官版，就用一个USB-i3c的固件刷在一个FRDM-MCXN236开发板，用USB CDC模拟一个串口

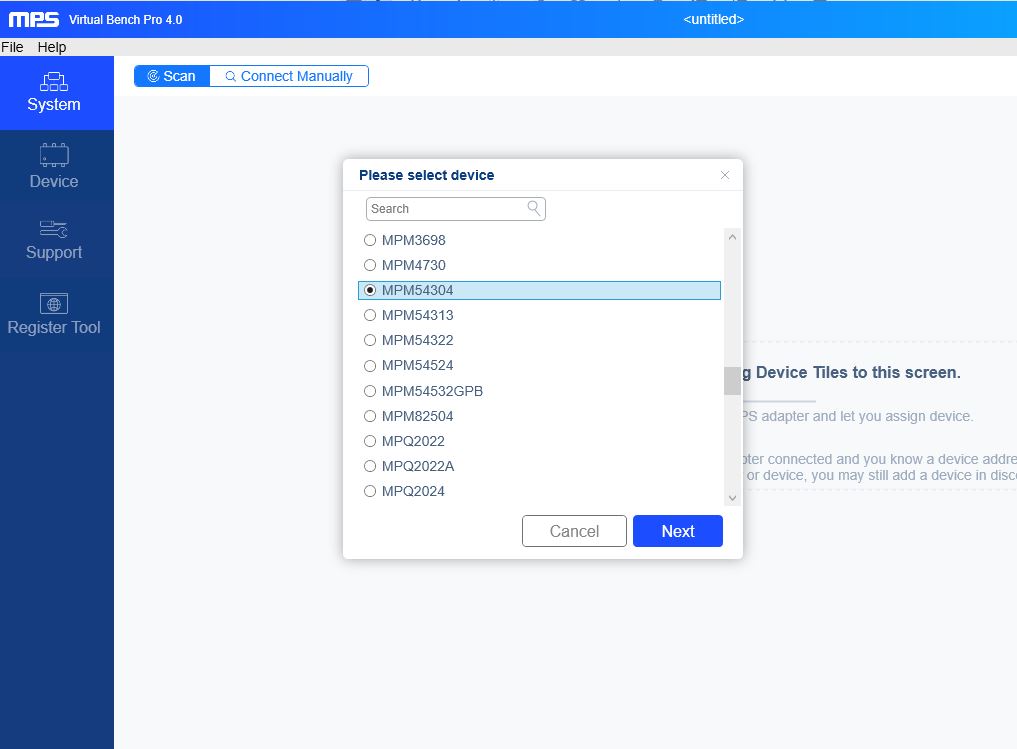

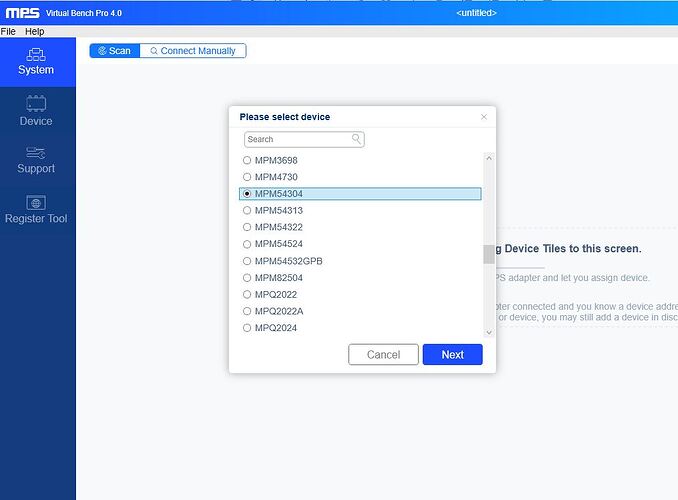

选择合适的芯片

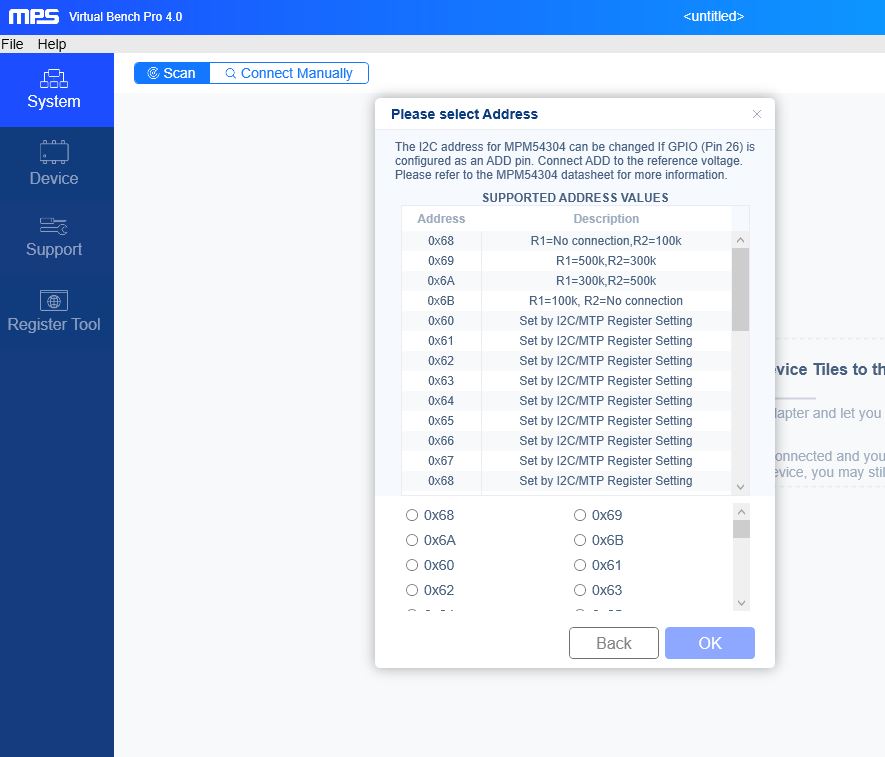

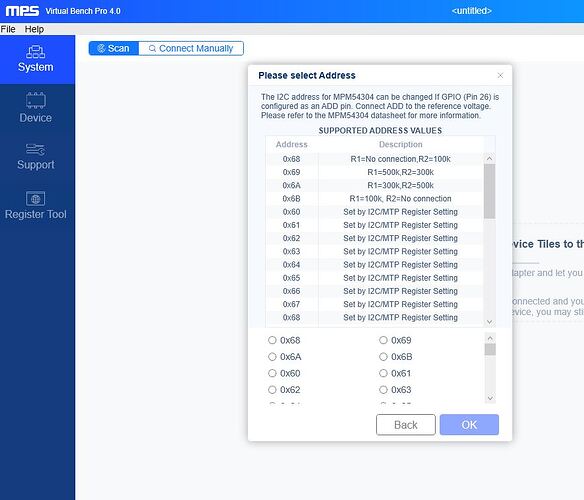

手动选择需要自己找到串口转换的i2c的接口地址，如果用ADD的化就需要用电阻分压选择设备，这个比较适合大量芯片串联供电的场景

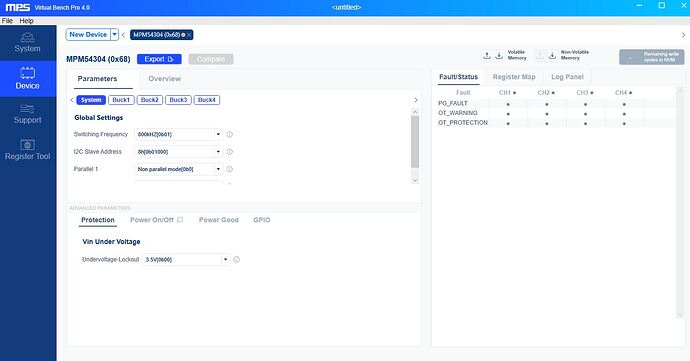

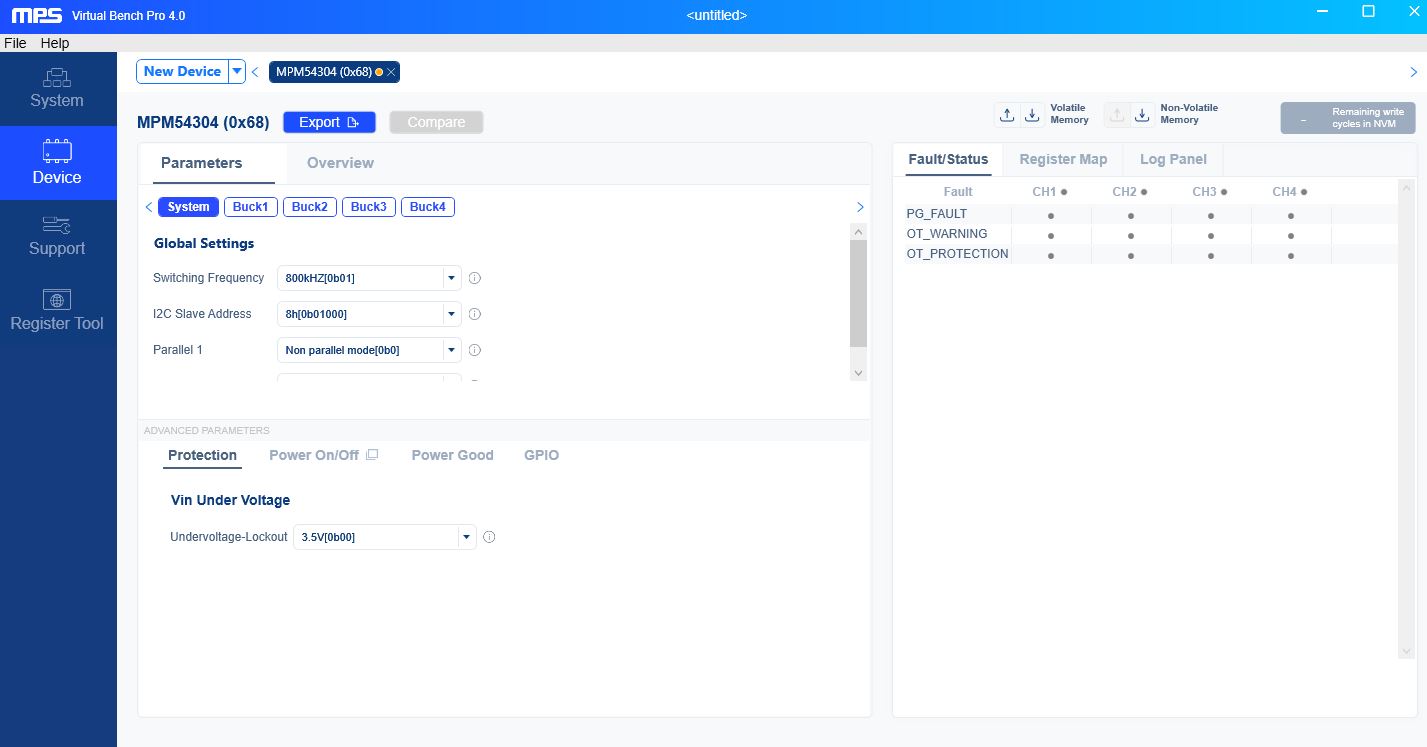

然后进入芯片的配置界面
这个过程还是不大顺利，没有正确访问到芯片的I2c地址。
后面再ping一下
