（四）上位机调试GUI
本文为固态硬盘核心供电解决方案作品的第四篇文章，电源调试中主要使用到了MPS的官方调试工具EVKT-USBI2C-02+ Virtual Bench Pro 4.0，用于前期的电源调试和验证。
后期电源稳定后使用CP2112通讯模块制作了MP5516和MPM54524的DIY GUI，GUI中针对自己应用比较多的功能进行了设计，以及方面后续进行功能开发。
其中代码部分使用python进行编写，GUI 部分使用pyqt5进行绘制。对于具体寄存器的说明和操作参考芯片对应的数据手册的IIC通信部分。

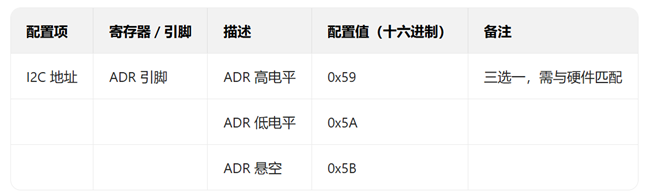

MP5516 通过 I2C 接口实现参数配置与状态读取，I2C 从机地址由ADR引脚硬件配置，脚本中需根据实际硬件选择对应地址（设计中ADR为悬空）
MP5516共有00h-16h，17个寄存器，调试GUI主要实现以下功能：
①读取输入电压和输入电流，计算后得到输入功耗，并显示电压/电流曲线
②参数配置功能，设置开关频率、EFUSE和PLP相关参数

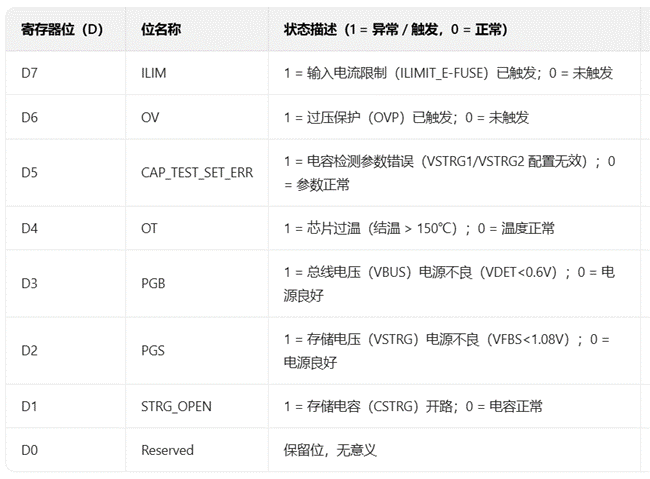

③读取status寄存器，解析并显示电流限制、过压、过温、电容异常等具体状态

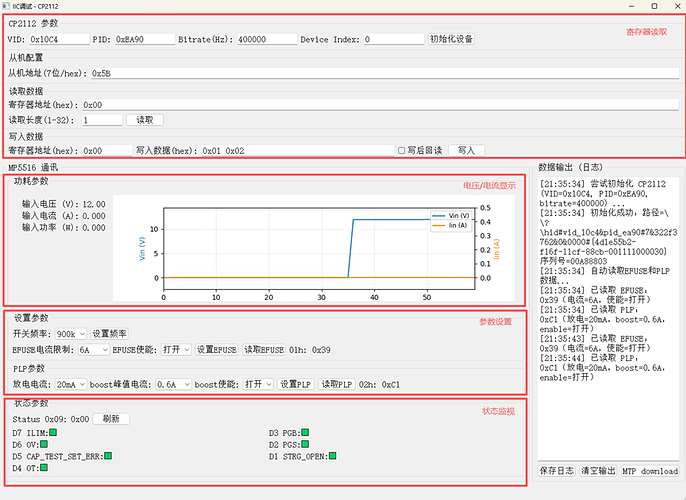

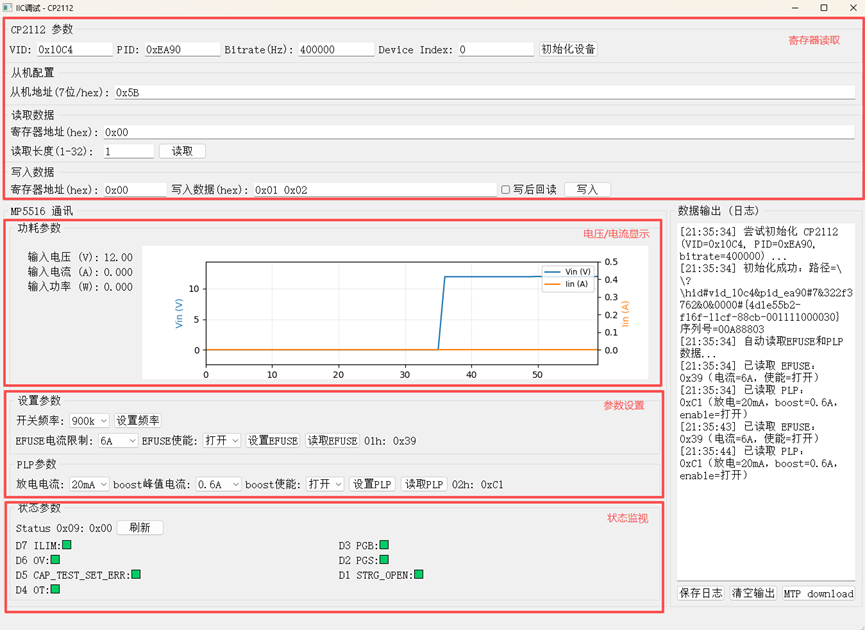

GUI界面：
GUI上方是通用的IIC读写操作，下方是对MP5516的通讯专用指令，其中电压、电流、状态参数采取了实时刷新方式。
通过GUI可以实时获取输入电压、电流、功耗，以及异常状态参数。并可以设置开关频率、EFUSE和PLP的相关参数，集成了MTP 一键写入功能。

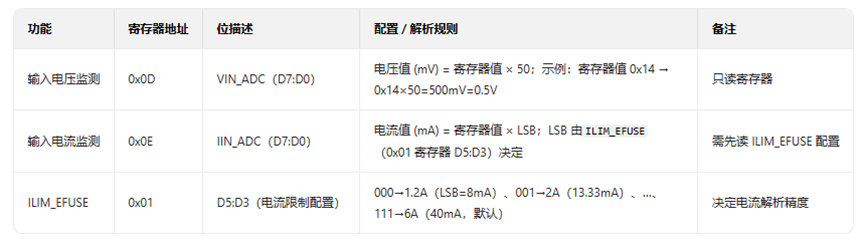

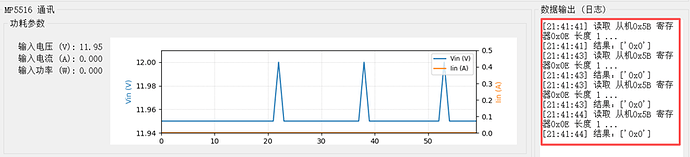

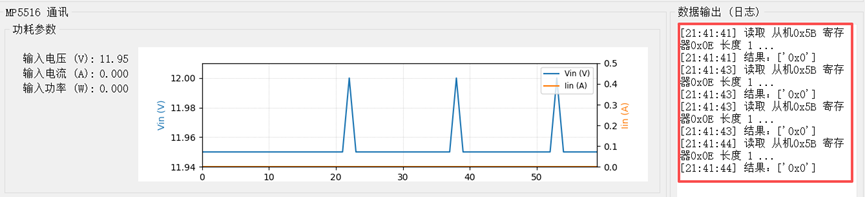

注意事项1：实际测试发现MP5516的电压ADC比较精准，但是电流ADC却误差很大，实际这里输入电流为140mA，但是读取电流ADC值为零，很奇怪？

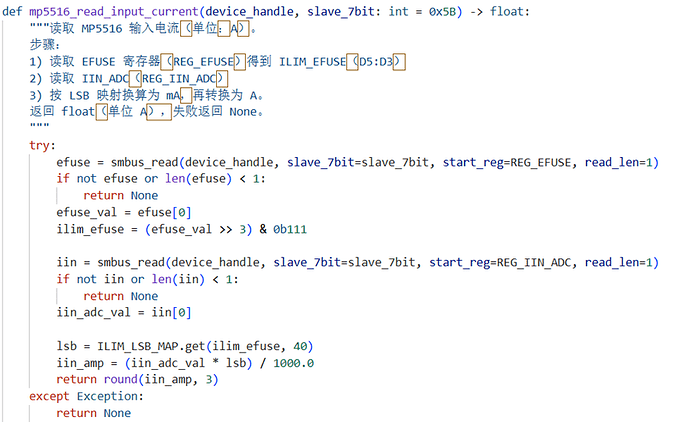

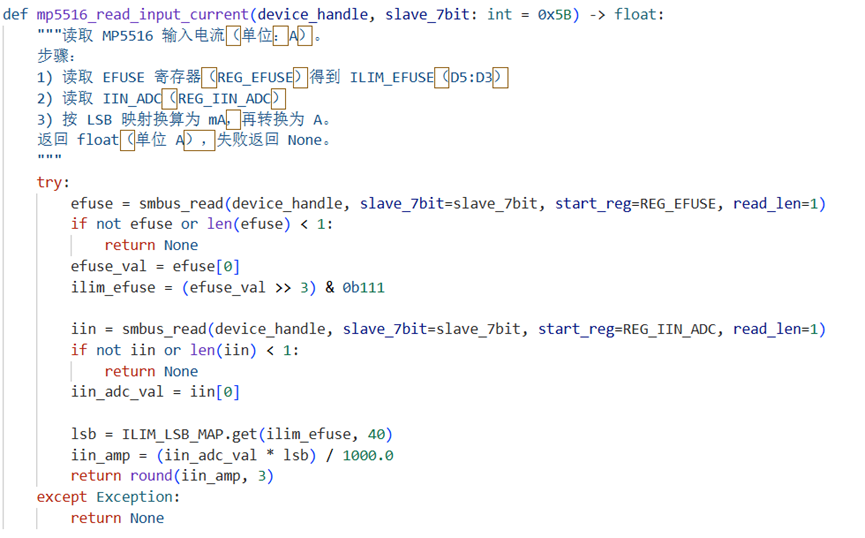

读取输入电流代码：

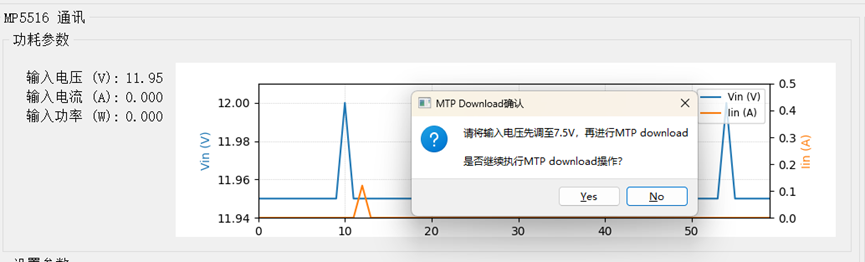

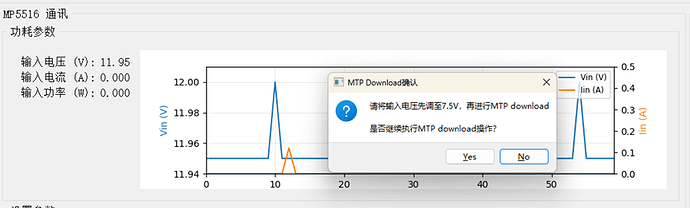

注意事项2：MP5516在进行MTP烧录时，**需要将输入电压调整为7.5V，**好像数据手册中并没有提示这一点，在GUI中进行MTP Download时进行了提示

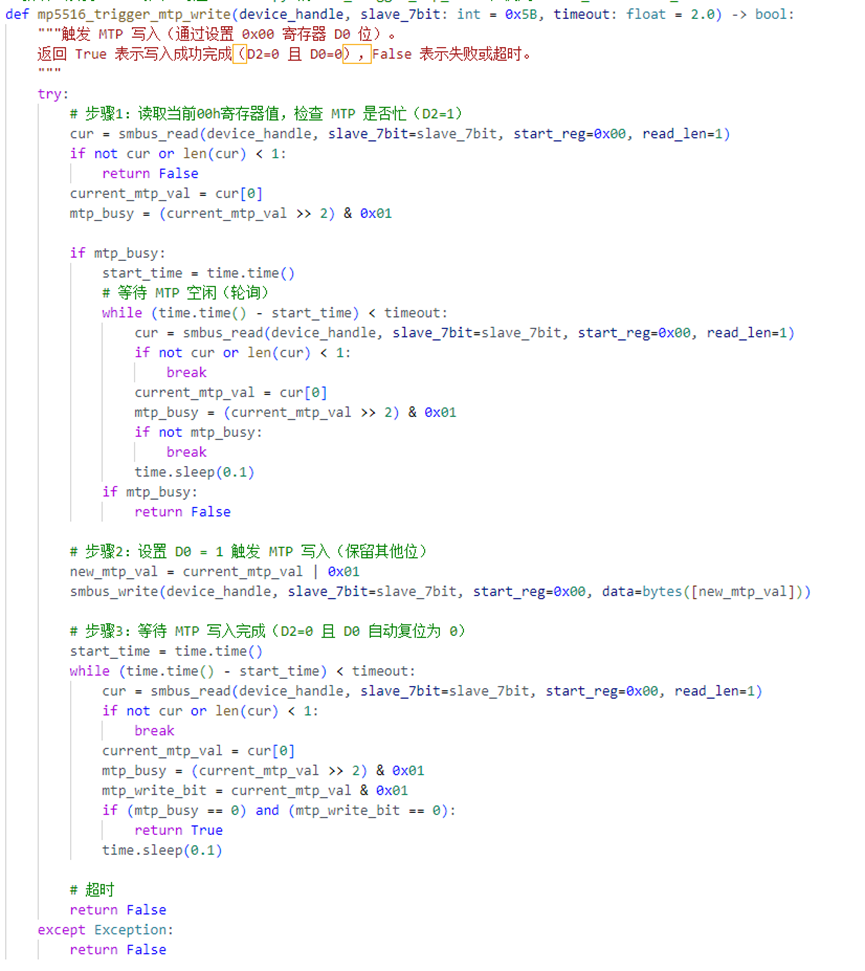

MP5516 MTP下载代码：
MPM54524 通过 I2C 接口实现参数配置与状态读取，I2C 从机地址由ADDR1和ADDR2引脚硬件配置，脚本中需根据实际硬件选择对应地址（设计中ADDR1、ADDR2为LOW）
MPM54524中共有42个寄存器，大概可以分为五类：
①状态监控类寄存器（只读）：用于监控芯片的OV、UV状态、芯片结温等，如00h、01h、24h;
②故障清楚类寄存器（写1清除）：清除芯片的错误状态，如07h、08h
③配置控制类寄存器（读写）：配置各通道的输出使能、输出电压、开关频率等，如0Ch，0Fh, 15h-8h
④保护与电流控制类寄存器（读写）：配置相位模式和保护电流，如14h，26h；
⑤MTP 配置类寄存器（读写）：控制 MTP 存储器的自动写操作，如30h；
调试GUI主要实现了部分配置控制和MTP配置功能，后续功能还需要逐步完善。
可以实现对输出电压和频率的设置，以及对电压、电流、频率的读取功能
chA 带载3A电流：
注意事项1：四个通道的电压设置是通过15h-18h寄存器完成，但是要先读取25h寄存器确定电压范围以及调整step，电压读取也是同样的逻辑。
MPM54524读取四通道电压代码：
注意事项2：MTP烧录根据手册中提供的方法，确保烧录时EN处于关闭状态，即关闭所有输出。
在GUI中已实现了上述逻辑，并在执行MTP Download时进行了提示，
MPM54524 MTP烧录代码：
通过本次MPS大赛学习到了很多关于电源方面的知识，第一次做这么复杂的电源系统。从原理图设计、PCB绘制、元器件焊接、电源调试整个项目下来是一个非常繁琐且耗时的过程，最终使用MPS电源芯片全部完成了设计功能，电源功能和性能符合设计要求。感谢MPS提供的这次机会，自己也坚持到了最后。
整个项目都是在工作以外完成，时间比较紧张，因此还有许多可以完善的地方：
①对于MPM3683和MPM54524的环路优化，降低动态响应的峰峰值；
②完善MPM54524的上位机调试GUI，加入更多的功能；并在系统中加入一颗单片机，与MP5516、MPM52524进行IIC通讯，并通过屏幕将数据显示出来；
③MPS有很多支持SSD设计电源芯片，后期可以替换验证；
