【2025电源模块创意大赛】固态硬盘核心供电解决方案-(2)作品简介

前情提要:书接上文【2025电源模块创意大赛】固态硬盘核心供电解决方案-作品提交(开篇) - 集成电感功率模块 - MPS技术论坛

本文为固态硬盘核心供电解决方案作品的第二篇文章,从四个方面介绍本次作品,分别为作品简介、系统框图、各部分功能说明、项目总结。

有任何问题欢迎留言评论 :hand_with_index_finger_and_thumb_crossed: :heart:

(一)作品简介

作品名称:企业级固态硬盘供电解决方案

【必选物料】 MPM3683-10*2
【加分物料】 MPM54524
【自备物料】 MP3438、MP5516、MP20075、MP20051

【通讯模块】 EVKT-USBI2C-02、CH341T

本方案针对企业级 SSD 高可靠、多负载、多器件协同的特性,以 MPS 系列芯片为核心,为控制器、NAND 闪存、DRAM 缓存等器件提供稳定供电。

区别于使用PMIC或DCDC作为核心供电方案,本次主要采用电源模块作为供电电源,解决SSD设计中电源轨多电源板面积小的问题。电源模块外围器件少,简化了PCB布板的风险和复杂度,**提供低噪声电源和卓越的EMI特性。**在完成设计后,对电源模块的特性进行充分验证,包括纹波、效率、环路特性、开关机特性、保护特性等。

MP5516和MPM54524具备IIC通讯功能,通过EVKT-USBI2C-02可以修改MTP配置参数,或通过串口转IIC模块CH341T编写上位机界面,实现上位机实时读取芯片状态。

  • 必选 MPM3683为主控供电,以及为二级电源供电,满足大电流与低压精度需求;

  • 加分 MPM54524 扩展多通道,为NAND和DRAM进行供电;

  • 自备 MP5516作为专为企业级固态硬盘(SSD)设计的电源管理芯片,核心功能是实现能量存储与释放管理。

  • 自备MP3438、MP20075、MP20051 负责辅助电源供电。

1.1 电源模块:(感谢MPS本次提供的电源模块 :+1:

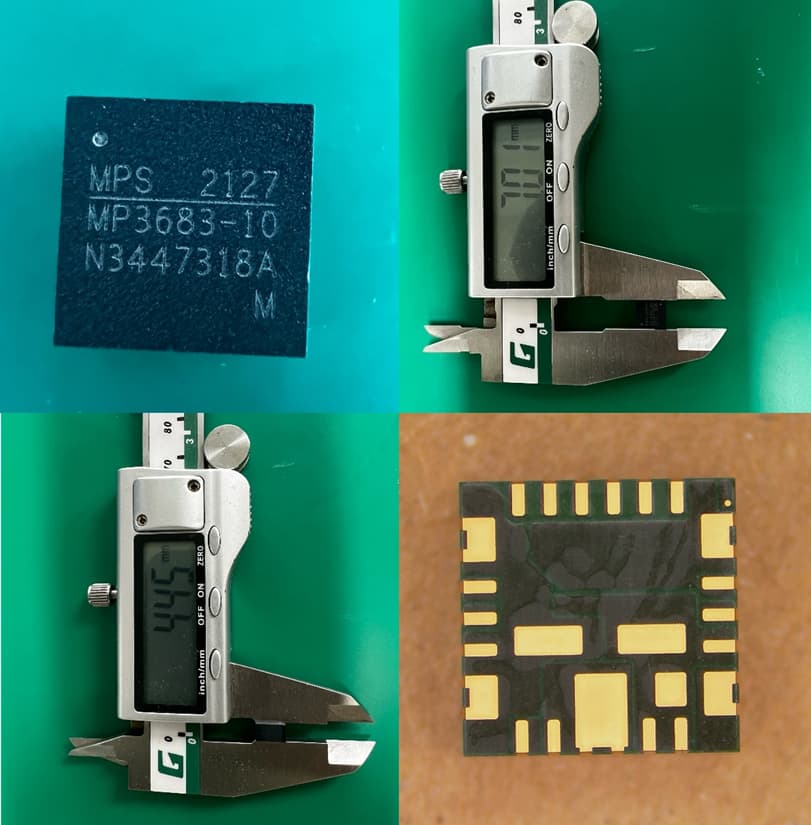

① MPS3683

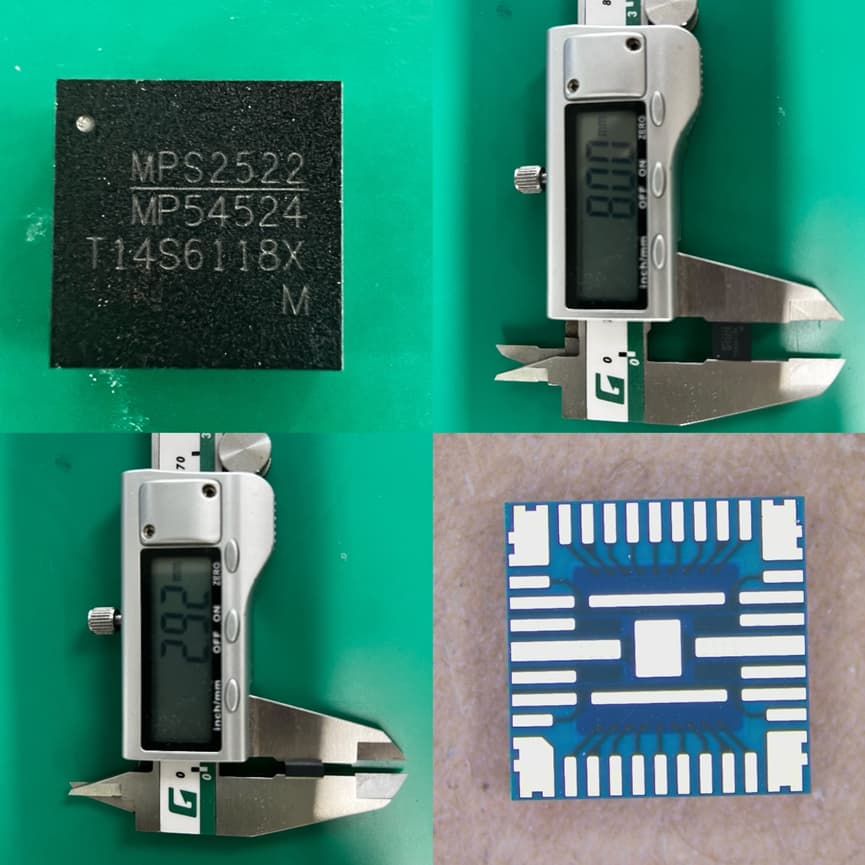

② MPS54524

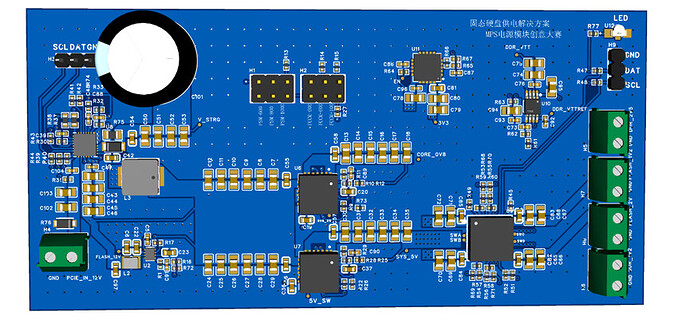

1.2 PCB设计

本次设计采用了一个四层电源板,顶层为器件层,内层1为完整的AGND参考层,内层2为GND参考层,底层为器件层和GND参考层。

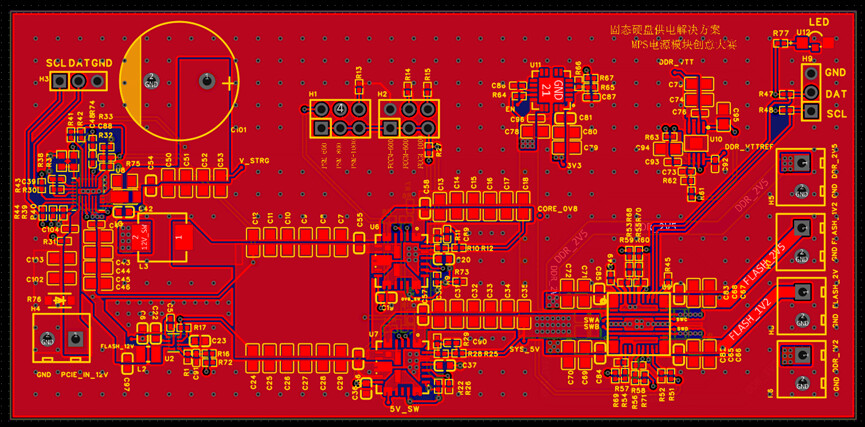

顶层:

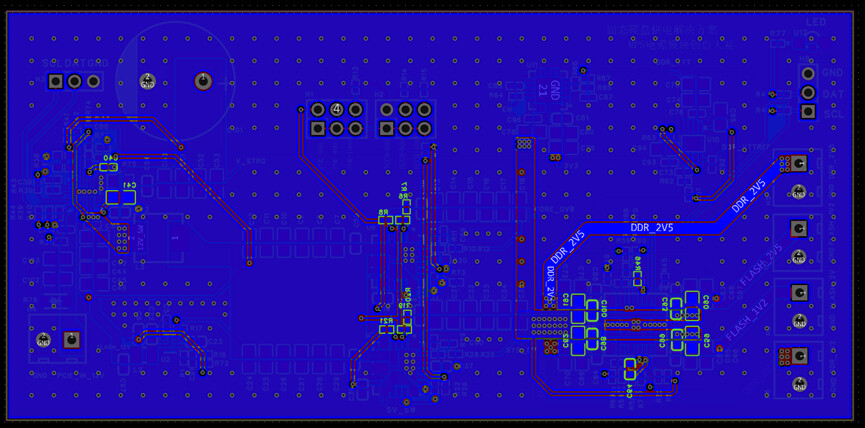

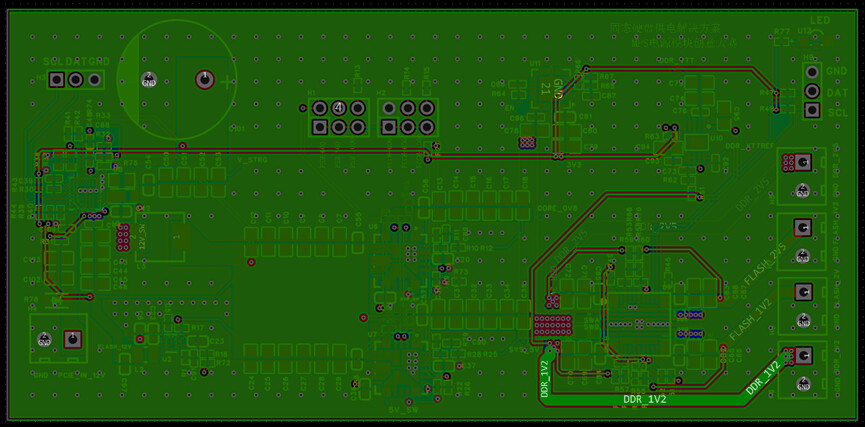

内层1:

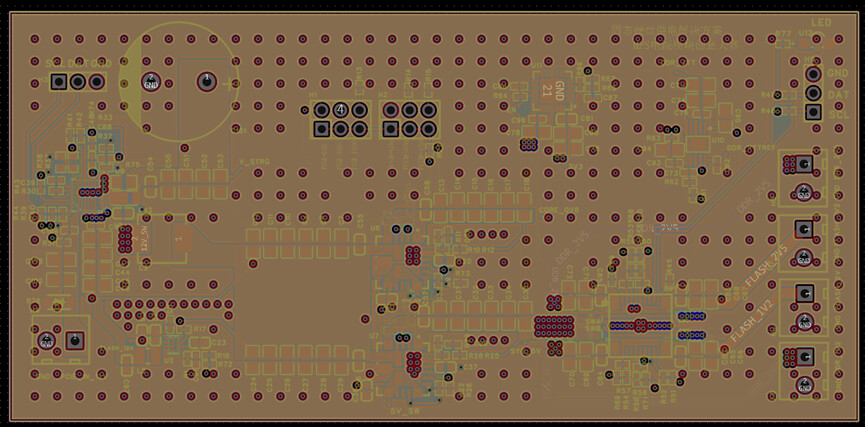

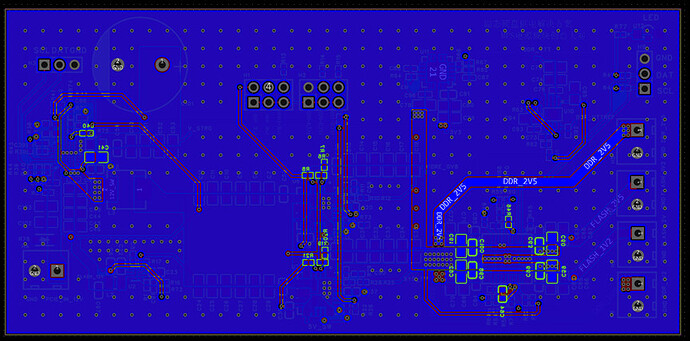

内层2:

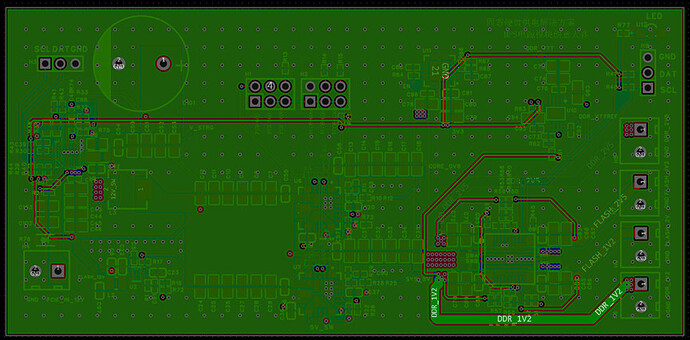

底层:

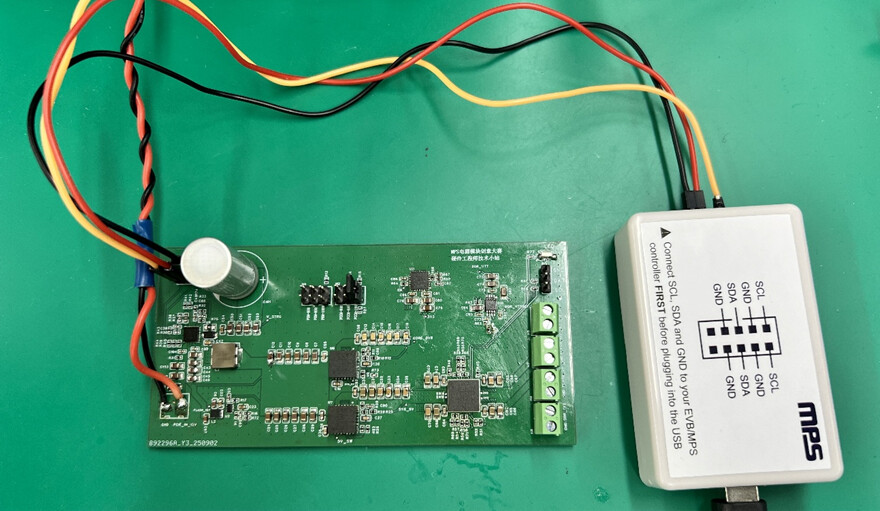

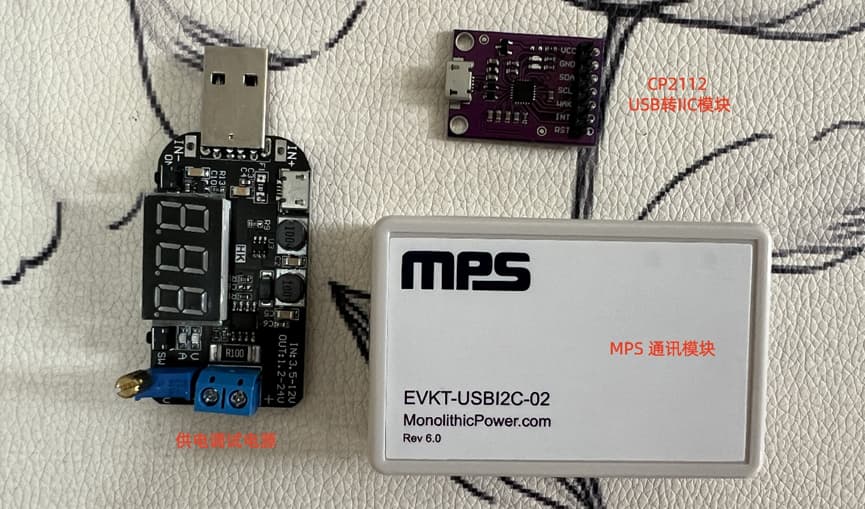

1.3 电源。通讯模块

供电电源主要用到了一个USB供电电源(最大可以20V/0.7A);

通讯部分使用到了两个模块,一个是MPS官方通讯模块,方便前期的电源调试。另一个是CP2112模块,方便自己DIY上位机调试GUI。

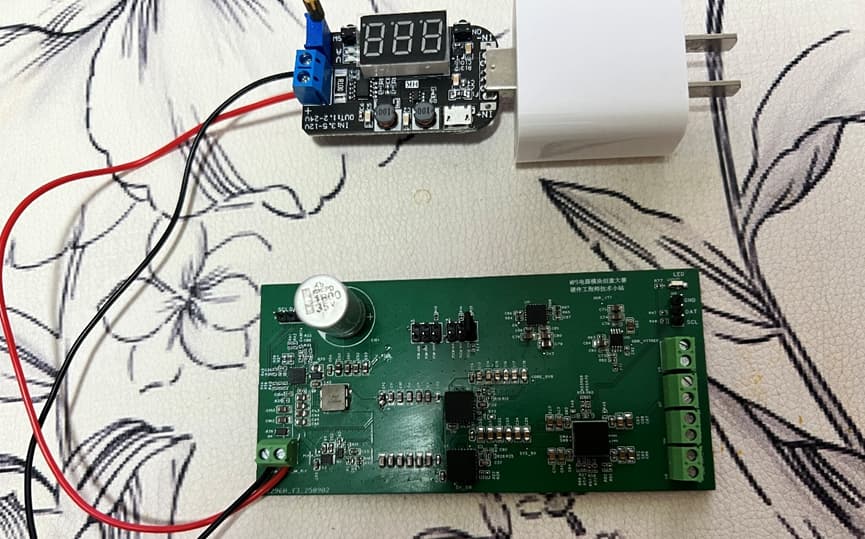

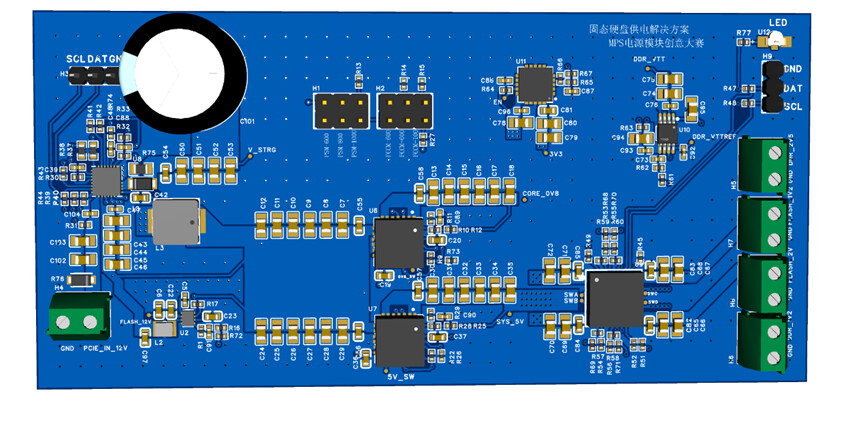

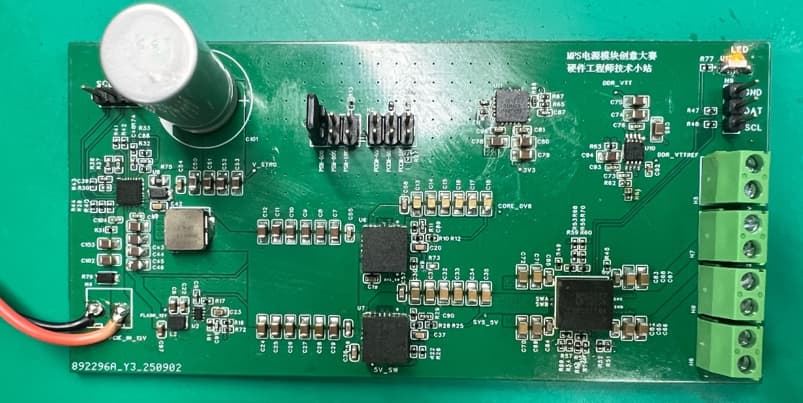

1.4 实物图

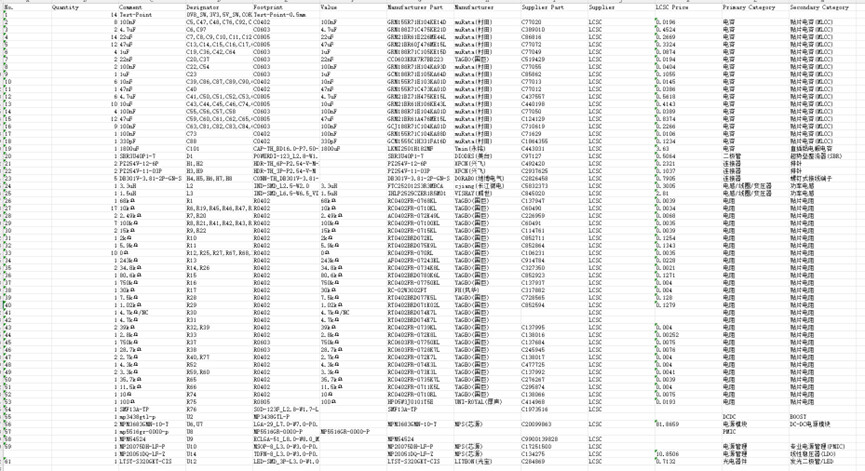

物料清单:

(二) 系统框图

1. 需求分析

针对主要负载进行需求分析,从而对电源模块进行选型,并设定输出电压

① SSD控制器供电需求

② NAND闪存供电需求

③ DRAM供电需求

2. 系统框图

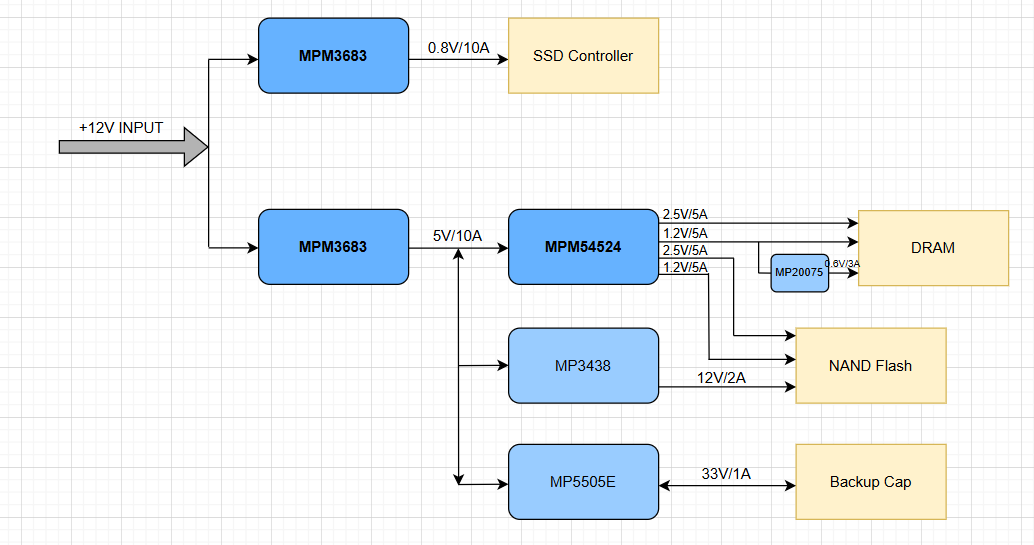

系统框图如下所示,其中蓝色框图为本次使用的必选物料和加分物料,绿色框图为自备物料

整个单元设计可以划分为三大部分,分别是输入端电源设计、PLP保护设计、电源转换设计

1. 输入端电源设计

SSD的外部输入电源由其接口规格定义,不同的接口供电电压存在显著差异,如下为一些常见的接口:

SATA SSD:通过SATA接口获取电源,标准输入为+12V和+5V,最大电流通常不超过1.5A

M.2 NVME:通过 PCIe 插槽 / M.2 接口获取 +3.3V主供电

这里假设外部供电电压为+12V,采用MP5516作为输入端的电源管理芯片,其内部集成了一个电子保险丝,通过配置ILIMIT_E-FUSE可防止启动期间的浪涌电流;

输入测集成的反向阻断MOSFET能在输入电源移除或者反极性插入式防止能量泄露;

同时在输入端增加TVS防护,保护模块内部不受外界电压干扰而受到内部损伤;

2. PLP保护设计

这里主要使用MP5516内部集成的双向降压-升压转换器,用于管理能量存储和释放。

储能电容选用的是一颗1800uF/35V的铝电解电容。

工作原理:

MP5516作为外部输入电源的第一级电路,当外部VIN正常供电时,通过MP5516直接输出VBUS供至后级电源MPM3683,同时通过boost将电压进行抬升到VSTRG,给储能电容进行充电。

当外部VIN不正常,触发MP5516欠压保护后,MP5516切断外部输入,储能电容通过buck电路进行放电,VSTRG降压给VBUS,为后级电源进行供电。

当然,能够做到完整的掉电保护主要取决于PLP保护芯片的硬件结构,以及芯片软件算法是否足够健壮(后面会有完整的测试数据)。

3. 电源模块设计

SSD 内部需将外部高压(12V/5V)转换为各组件所需的低压直流电,核心依赖电源管理 IC(PMIC) 或分立 DC-DC 转换器,架构如下:

一级转换:使用MPM3683将外部输入的 12V 转换为中间电压5V,供PMIC 及部分外围组件使用;

二级转换:由 PMIC 或 Buck DC-DC 转换器,将5V 进一步降压至内部核心所需的低压,主要由MPM54524 降压出四路低压供电给NAND和DRAM

辅助稳压转换:对精度要求极高的电路,采用LDO(低压差稳压器) 进行二次稳压,如锁相环电路、DRAM参考电路,这里采用MP20075和MP20051进一步降压。

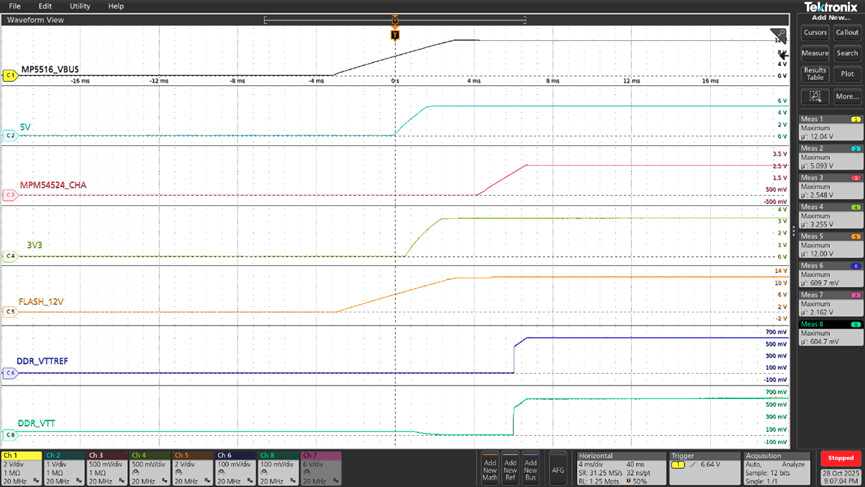

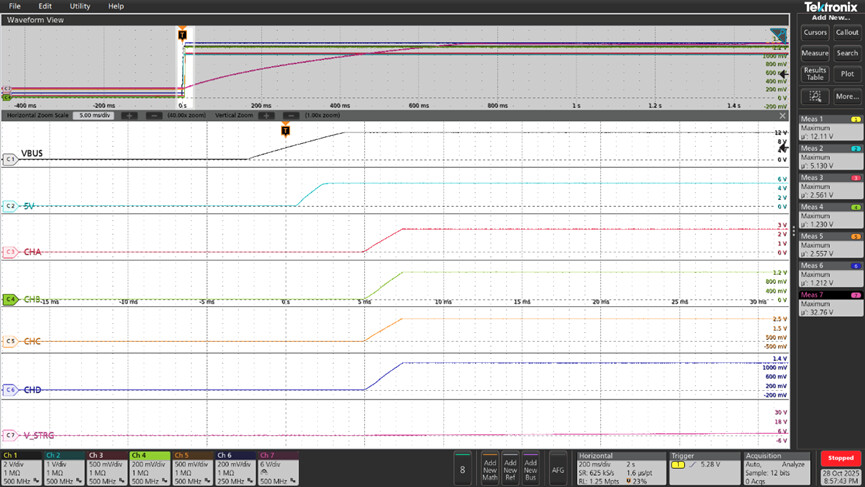

整板一共有12路电源网络,电压测量和上电时序如下所示,

Part1:

Part2:

Part3:
