MPS论坛 精华帖合集 焕新登场,长期以来,MPS论坛续聚焦工程师在电源设计、参数调试过程中的问题,积累了许多有价值的内容。为了更好地服务广大工程师朋友,我们按照主题,分类整理了DC/DC板块的热门内容,快来看看大家都在关注哪些问题吧!也许你的设计难题,答案就在这里!
从参数计算、PCB Layout,到 EMI调试,无论经验或问题,都欢迎大家畅所欲言。
您的每一次用心分享都会帮助到面临相似问题的工程师~
前方活动来袭!2026.7.8-2026.8.16 期间,在本帖中跟帖讨论技术问题或分享您的硬件调试经验,就有机会获得折叠便携键盘、露营灯或折叠伞!
讨论活动安排如下:
活动时间:2026.7.8-2026.8.16
活动规则:引用本合集中的任意1篇精华帖,撰写不少于 100 字的经验分享、阅读收获或补充观点。
奖品设置:
一等奖:折叠便携键盘(3个)
二等奖:露营灯(5个)
三等奖:MPS定制天堂伞(15个)

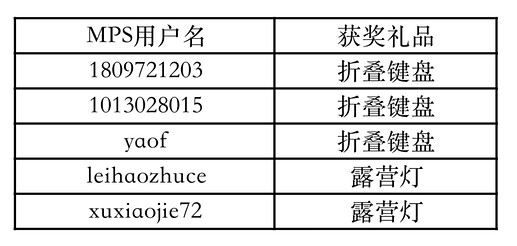

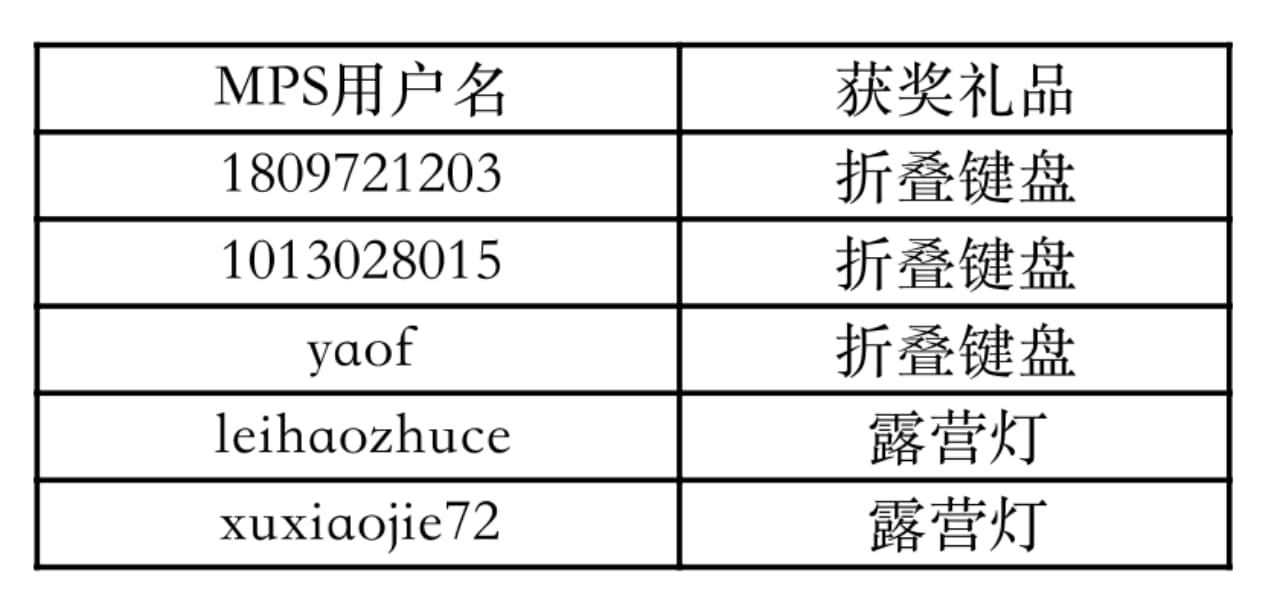

开奖时间:2026年8月20日
2 个赞
yaof
14
【干货分享】浅谈POE供电 - DC-DC 功率转换 - MPS技术论坛
POE供电一直是一个具有挑战的设计方法。但是能够比较完整讲述清楚的并不多。这个帖子从原理到设计考虑讲述得非常清楚。
最早把供电和信号融合起来的,其实是传统的电话线。只用一根双绞线,电话机只要连接好,不需要外部供电就可以接通。虽然,这个idea大家使用了很久,但是其内在的好处和便捷性到现在才发现,其实还是非常难以复制的。因为长距离供电的同时,还能保证信号的准确清新,抗干扰,保证通信的速率,这些融合起来都实现是一个非常难做到的事情。
这一点,再以太网通信是更突出了。大家享受这以太网的高速,但是每个路由器都需要外接一个电源供电就是明证。保持高速信号,同时又兼顾供电,这个POE技术太难了。
在这个帖子里,可以看到,采用了信号隔离的方式,还是相对复杂的。
MPS提出了针对性的解决方案和以及提供的产品,完美满足了技术要求和性能要求。
2 个赞
在一次汽车ECU电源项目调试中,当时发现一颗5V/3A的Buck电源芯片,在环境温度仅30℃时,外壳温度就超过了90℃。起初怀疑是芯片选型问题,但经过热像仪分析发现,发热主要集中在芯片和电感。进一步排查后发现,PCB功率环路过大,开关节点振铃严重,同时为了减小输出纹波,设计时将开关频率设置得过高,导致开关损耗明显增加,而所选电感的DCR也偏高,进一步加剧了导通损耗。
分享一下当时的优化方案,方案并不复杂:首先重新优化PCB Layout,尽量缩小高频功率环路,降低SW节点振铃,其次适当降低开关频率,在纹波和效率之间通过计算来适当平衡,最后电感也更换为了更低DCR的电感,并选择导通电阻RDSon更低的同步MOS方案,调整后,在相同负载条件下,芯片温度下降了差不多20℃
通过这次调试,总结下来DCDC发热不只是芯片效率低,发热往往是开关损耗、导通损耗、电感器件选型以及PCB布局共同作用的结果。想让DCDC更凉快,加散热片也行,毕竟力大砖飞嘛,但是也可以考虑先把损耗降下来,效率提高了,发热自然也就减少了。
降压变换器电感计算 - DC-DC 功率转换 - MPS技术论坛
这个案例挺不错的,学到了,也分享一下我的理解把,将13V电源降压到5V,提供1A电流。设计时如果按经验选用10μH电感,那大概率是希望减小器件尺寸和成本。但是如果电感选的偏小,那在做样机测试时就会发现,满载运行下输出纹波会明显偏大,负载突变时电压波动较大,电感温升大概率也会比预期更高。
根据MPQ4420H数据手册,以13V输入、5V/1A输出、420kHz开关频率计算,当电感纹波电流取负载电流的30%时,推荐电感值约为25μH。采用25μH电感后,电感峰值电流约为1.15A,因此选择饱和电流2A以上的电感即可满足要求,还能留有足够的裕量。
可能有些刚搞电源的工程师看到25μH会觉得偏大,担心影响动态响应。实际上,对于Buck变换器来说,30%~40%的电感纹波电流通常是效率、输出纹波和瞬态响应之间的最佳折中。如果一味减小电感值,虽然负载响应会更快,但纹波电流会增大,MOSFET、电感和输出电容的损耗都会增加,EMI也更难控制,反之,电感过大又会导致系统响应变慢。我觉得Buck电感选型不能只看公式计算结果,更要结合芯片的电流能力、开关频率、控制方式以及电感的饱和电流来综合考虑。实际设计中,优先保证电感不会饱和,再将纹波电流控制在30%~40%的经验范围内,往往比盲目追求电感越小越好更加可靠。
